Montážny postup: Suchý systém na ukladanie podlahového vykurovania
Časopis Stavebné materiály
Systém podlahového vykurovania tvoria dva typy dosiek. Štandardné prvky s frézovaním na pozdĺžne kladenie s koncovými oblúkmi pre použitie na ploche. Tieto systémové dosky sú určené na inštaláciu kompozitných vykurovacích rúr (16 × 2 mm).
Info o materiáli:
- Systémové dosky na ukladanie podlahového vykurovania, ktoré tvorí sadrovláknitá doska s celulózovými vláknami s hrúbkou 25 mm. S hornou stranou vyfrézovanou so špeciálnym systémom, ktorý umožňuje inštaláciu vykurovacích trubiek.
Vzdialenosť frézovania je 167 mm. Dosky majú formát 500 × 1 000 mm. Ďalším typom dosky je doska s pukmi. Ide o doplnkový prvok pre špeciálne pôdorysy, dverné otvory, na spájanie vykurovacích rúr a v oblasti rozdeľovača vykurovacích okruhov. Tieto dosky sú k dispozícii v rozmeroch 500 × 500 mm.
Obidva typy dosiek sa vyrábajú aj s užším frézovaním so vzdialenosťou 125 mm. Sú určené pre vyšší výkon, napr. do kúpeľní.
Po uložení vykurovacích rúr a vyliatí podlahovej vrstvy alebo položení sadrovláknitej dosky je systém pochôdzny po 24 hodinách.
Systém podlahového vykurovania možno ukladať tromi spôsobmi. Systémové dosky sa buď kladú s ďalšou vrstvou sadrovláknitej dosky (lepené a upevnené ako záklop) na voštinový izolačný systém, rýchlotuhnúci podsyp, samonivelizačnú stierku, alebo na všetky izolačné materiály vhodné pre danú oblasť použitia.
Pri druhom spôsobe kladenia sa systémové dosky lepia a upevňujú na sadrovláknitú dosku, ktorá je uložená na vyrovnávacom podsype, voštinovom izolačnom systéme, rýchlotuhnúcom podsype, samonivelizačnej stierke, minerálnej vlne alebo drevovláknitých doskách alebo na izolačných materiáloch vhodných pre danú oblasť použitia.
Tretí variant sa využíva pri rekonštrukciách, pričom systémové dosky sa môžu celoplošne lepiť na nosný podklad. Rúry sa po uložení zalejú vhodným materiálom.
Dosky sa dodávajú na paletách. Pri ich skladovaní treba dbať na nosný podklad. Dosky sa musia skladovať vodorovne a chrániť pred vlhkosťou a dažďom. Ich kladenie nie je možné pri relatívnej vlhkosti vzduchu väčšej ako 70 %. Podklad na kladenie dosiek musí byť rovný a nosný. Po kontrole rovnosti miestnosti alebo po vyrovnaní podkladu je potrebné miestnosť zmerať v obidvoch smeroch. Tak sa určí smer kladenia (pozdĺž najdlhšej strany miestnosti alebo od zadného ľavého rohu miestnosti) a prípadné odrezky.
Všetky priliehavé stavebné konštrukcie (napr. steny, stĺpy, vykurovacie rúry) sa musia úplne oddeliť od konštrukcie podlahy (vrátane podlahovej krytiny), napr. okrajovou izolačnou páskou. Pri kladení dosiek podlahového vykurovania treba dbať na to, aby sa okraje izolačnej pásky nestláčali.
Pri požiadavke na požiarnu ochranu sa musí inštalovať okrajová izolačná páska na báze minerálnej vlny s bodom tavenia ≥ 1 000 °C. Presahujúca časť okrajovej izolačnej pásky sa odreže až po položení podlahovej krytiny.
Podlahové dosky sa formujú na mieru bežne dostupným náradím. Na presné a ostré rezy sa odporúča používať ručnú okružnú pílu (najlepšie s vodiacou lištou) s pílovým kotúčom z tvrdokovu. K dispozícii by malo byť odsávanie. Prašnosť možno znížiť použitím kotúčov s malým počtom zubov a pri nízkych otáčkach. Polomer a oblúkové rezy sa vyhotovujú priamočiarou pílou alebo vŕtačkou s nadstavcom na vŕtanie veľkých otvorov.
Čo budete potrebovať
- Štandardná doska
- fermacell Therm25TM
- hrúbka: 25 mm, rozmery (š × d): 500 × 1 000 mm, šírka drážky: 16 mm, vzdialenosť frézovania: 167 mm,
- m2 73,80 €
- hrúbka: 25 mm, rozmery (š × d): 500 × 1 000 mm, šírka drážky: 16 mm, vzdialenosť frézovania: 167 mm,
- fermacell Therm25TM-125
- hrúbka: 25 mm, rozmery (š × d): 1 000 × 1 000 mm, šírka drážky: 16 mm, vzdialenosť frézovania: 125 mm,
- m2 83,64 €
- hrúbka: 25 mm, rozmery (š × d): 1 000 × 1 000 mm, šírka drážky: 16 mm, vzdialenosť frézovania: 125 mm,
- fermacell Therm25TM
- Doplnková doska
- fermacell Therm25TM puky
- hrúbka: 25 mm, rozmery (š × d): 500 × 500 mm, šírka drážky: 16 mm vzdialenosť frézovania: 167 mm,
- m2 110,70 €
- hrúbka: 25 mm, rozmery (š × d): 500 × 500 mm, šírka drážky: 16 mm vzdialenosť frézovania: 167 mm,
- fermacell Therm25TM-125 puky
- hrúbka: 25 mm, rozmery (š × d): 1 000 × 1 000 mm, šírka drážky: 16 mm, vzdialenosť frézovania: 125 mm,
- m2 120,54 €
- hrúbka: 25 mm, rozmery (š × d): 1 000 × 1 000 mm, šírka drážky: 16 mm, vzdialenosť frézovania: 125 mm,
- fermacell Therm25TM puky
- Okrajová izolačná páska
- fermacell Okrajová izolačná páska MW
- rozmery (d × š × h): 1 000 × 100 × 10 mm alebo 1 000 × 50 × 10 mm, počet kusov v balení 30 alebo 60,
- balenie 30 ks 69,56 €
- rozmery (d × š × h): 1 000 × 100 × 10 mm alebo 1 000 × 50 × 10 mm, počet kusov v balení 30 alebo 60,
- fermacell Okrajová izolačná páska MW
- Záklopová alebo roznášacia sadrovláknitá doska
- rozmery (d × š): 1 500 × 1 000 mm, hrúbky: 10, 12,5 a 15 mm, m2 od 12,04 €
- Rýchlorezné skrutky
- rozmer 3,9 × 30 mm (pre záklopové dosky), balenie 250 (bit) a 1 000 ks,
- balenie 1 000 ks 30,50 €
- rozmer 3,9 × 35 mm (pre spodnú dosku), balenie 500 ks (bit),
- balenie 500 ks 46,46 €
- rozmer 3,9 × 30 mm (pre záklopové dosky), balenie 250 (bit) a 1 000 ks,
- Pomocná šablóna
- fermacell® Therm25™-167 šablóna (pre vzdialenosť frézovania 167 mm)
- rozmer: 1 500 × 1 000 mm, ks 12,30 €
- fermacell® Therm25™-125 šablóna (pre vzdialenosť frézovania 125 mm)
- rozmer: 1 500 × 1 000 mm, ks 19,56 €
- fermacell® Therm25™-167 šablóna (pre vzdialenosť frézovania 167 mm)
- Podlahové lepidlo
- fermacell podlahové lepidlo
- spotreba: približne 0,2 kg/m2 (z jednej fľaše 5 kg), plastová fľaša, 1k 27,69 €
- fermacell podlahové lepidlo
- Sadrová lepiaca malta
- spotreba: približne 1,5 až 1,5 kg/m2 (rovné dosky), približne 6 kg (puky), papierové vrece, 20 kg 37,34 €
Náradie
- ceruzka
- vodováha alebo hliníková lata
- akumulátorový skrutkovač alebo sponkovačka

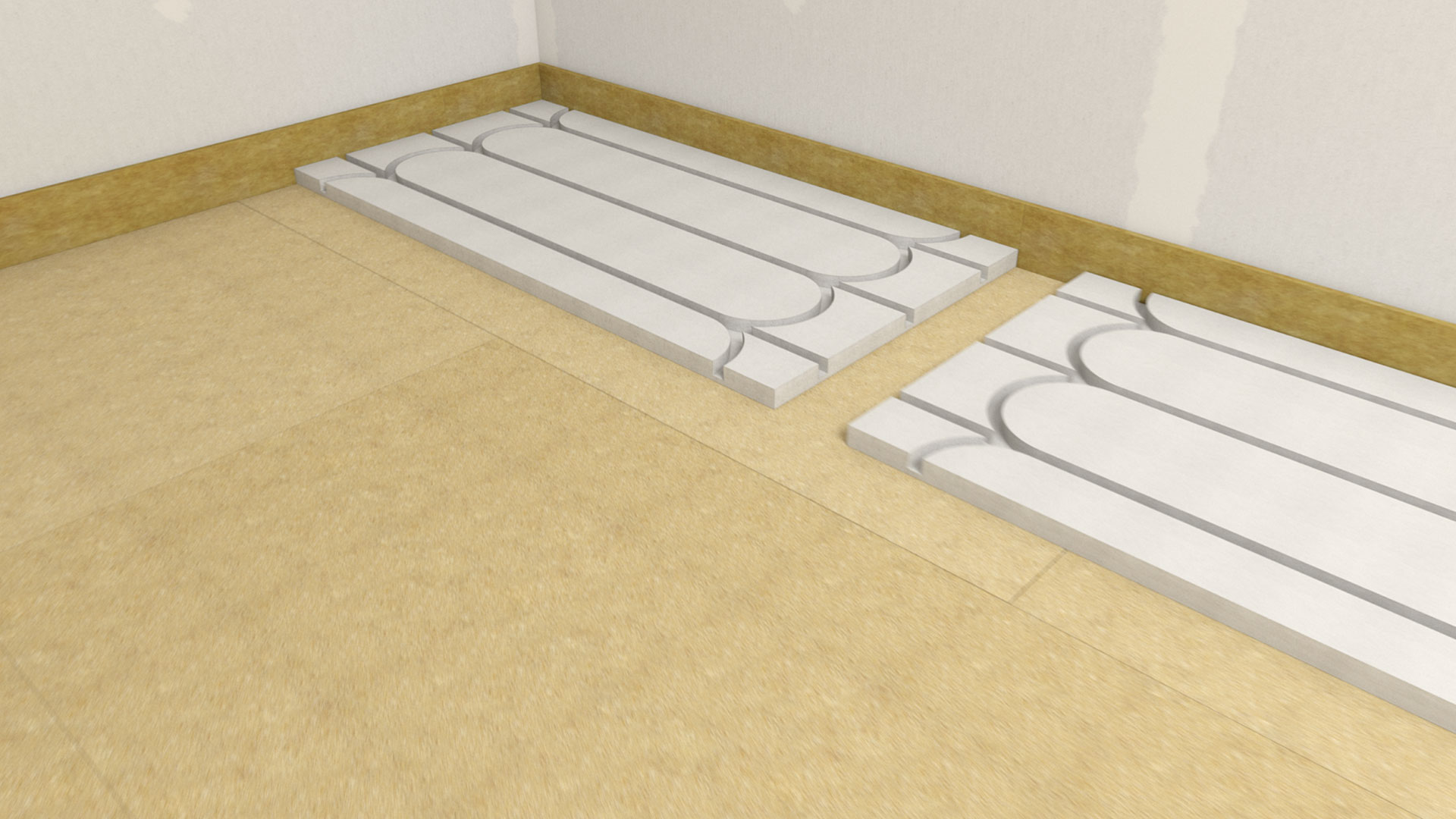

Štandardné prvky systémového podlahového vykurovania sa uložia na rovný, nosný a suchý podklad na zraz bez previazania škár. Dosky sa začínajú ukladať pozdĺž najdlhšej strany miestnosti alebo od zadného ľavého rohu miestnosti. | Zdroj: James Hardie Europe

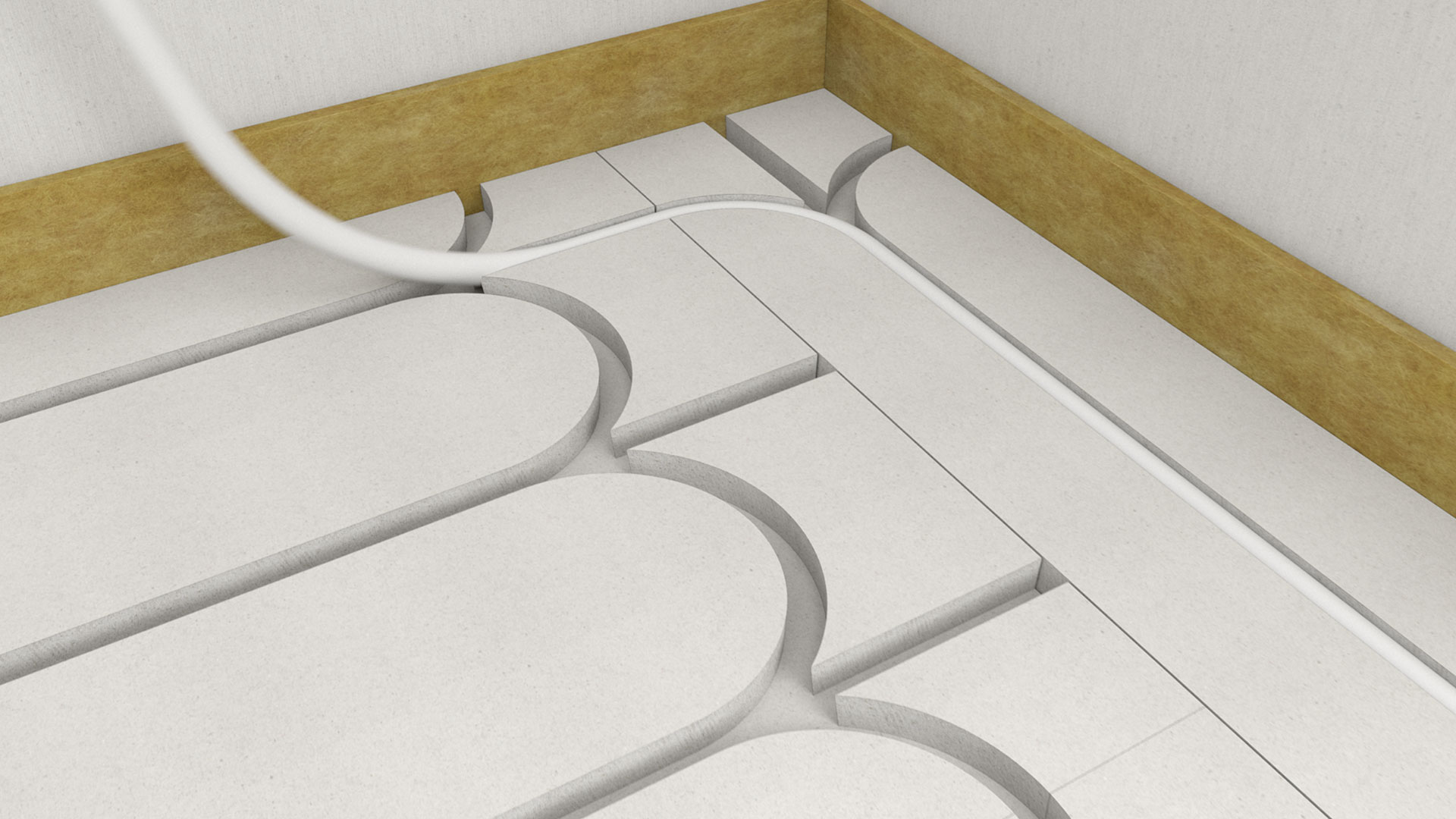

Do vyfrézovaných rýh v doskách sa inštalujú vykurovacie rúrky podlahového vykurovania s priemerom 16 mm. Špeciálne frézovanie nevyžaduje žiadne dodatočné upevnenie vykurovacích rúrok. | Zdroj: James Hardie Europe

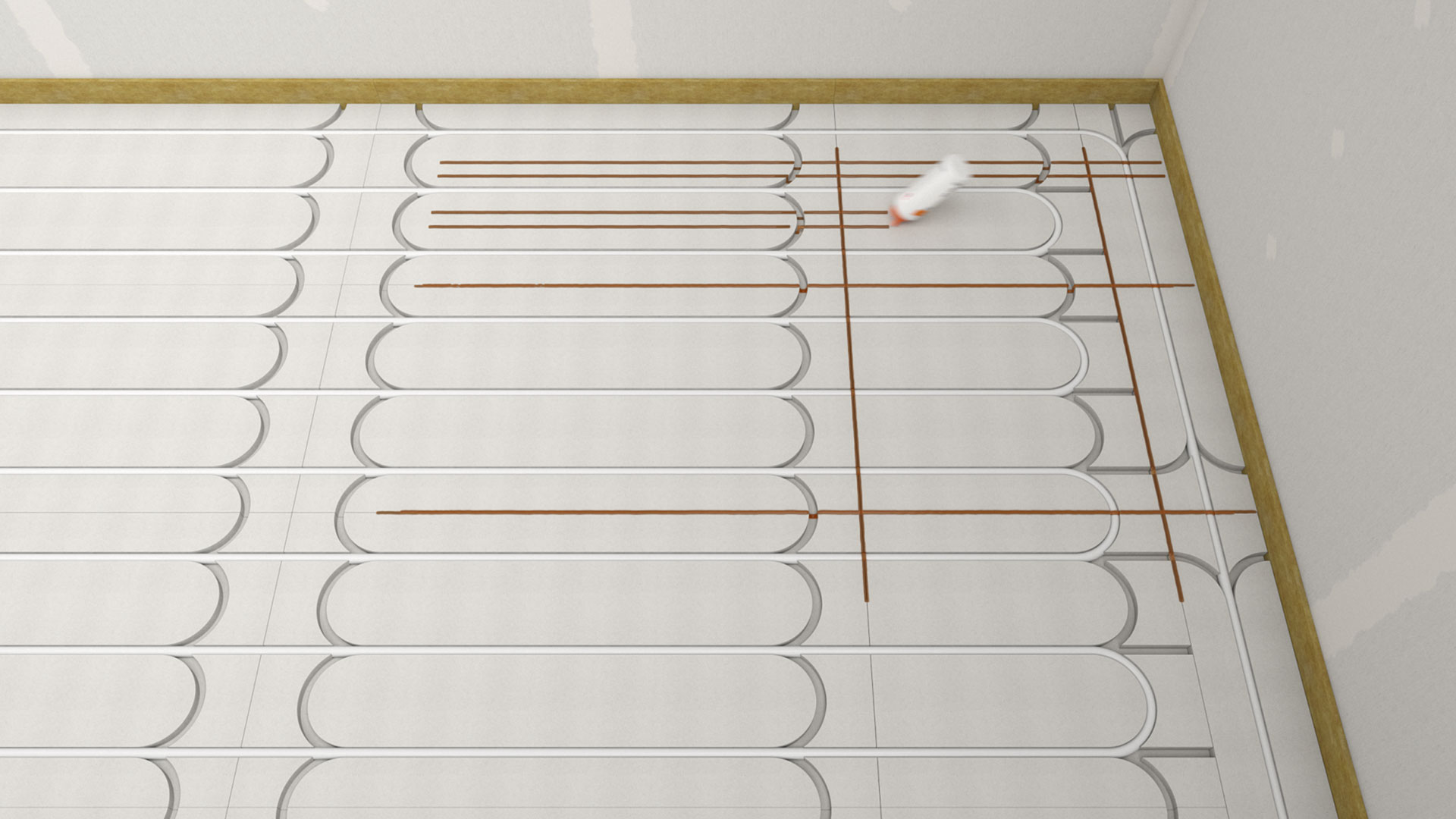

Po inštalácii vykurovacích rúrok nasleduje montáž záklopovej sadrovláknitej dosky. Pozdĺž škár sa nanesie podlahové lepidlo. Potom sa medzi každou vyfrézovanou drážkou nanesie dvojitá húsenica podlahového lepidla. | Zdroj: James Hardie Europe

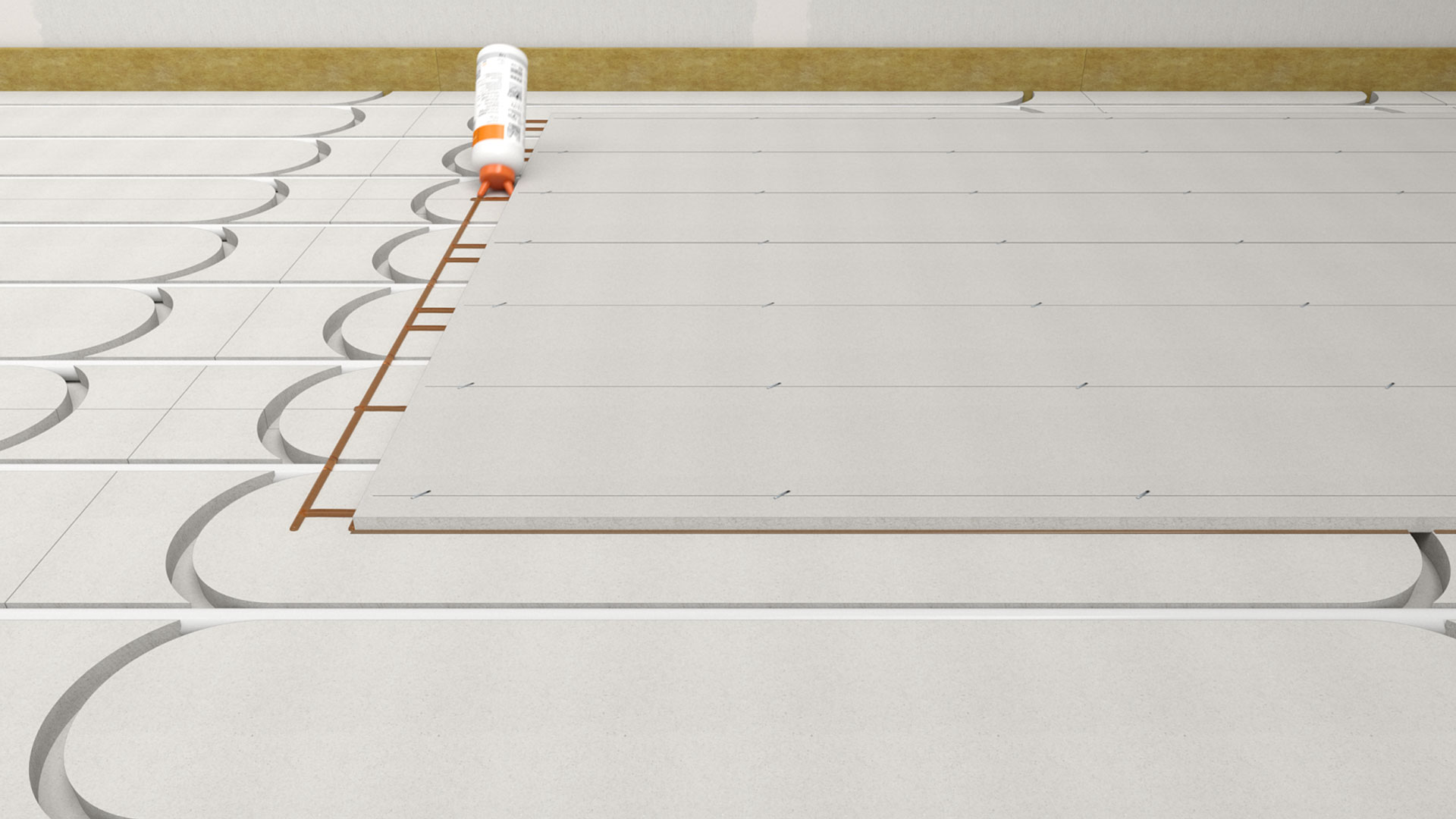

Na lepenie styčných hrán ďalšej vrstvy je potrebné naniesť prvú húsenicu lepidla maximálne 10 mm od kraja predtým položenej záklopovej sadrovláknitej dosky. | Zdroj: James Hardie Europe

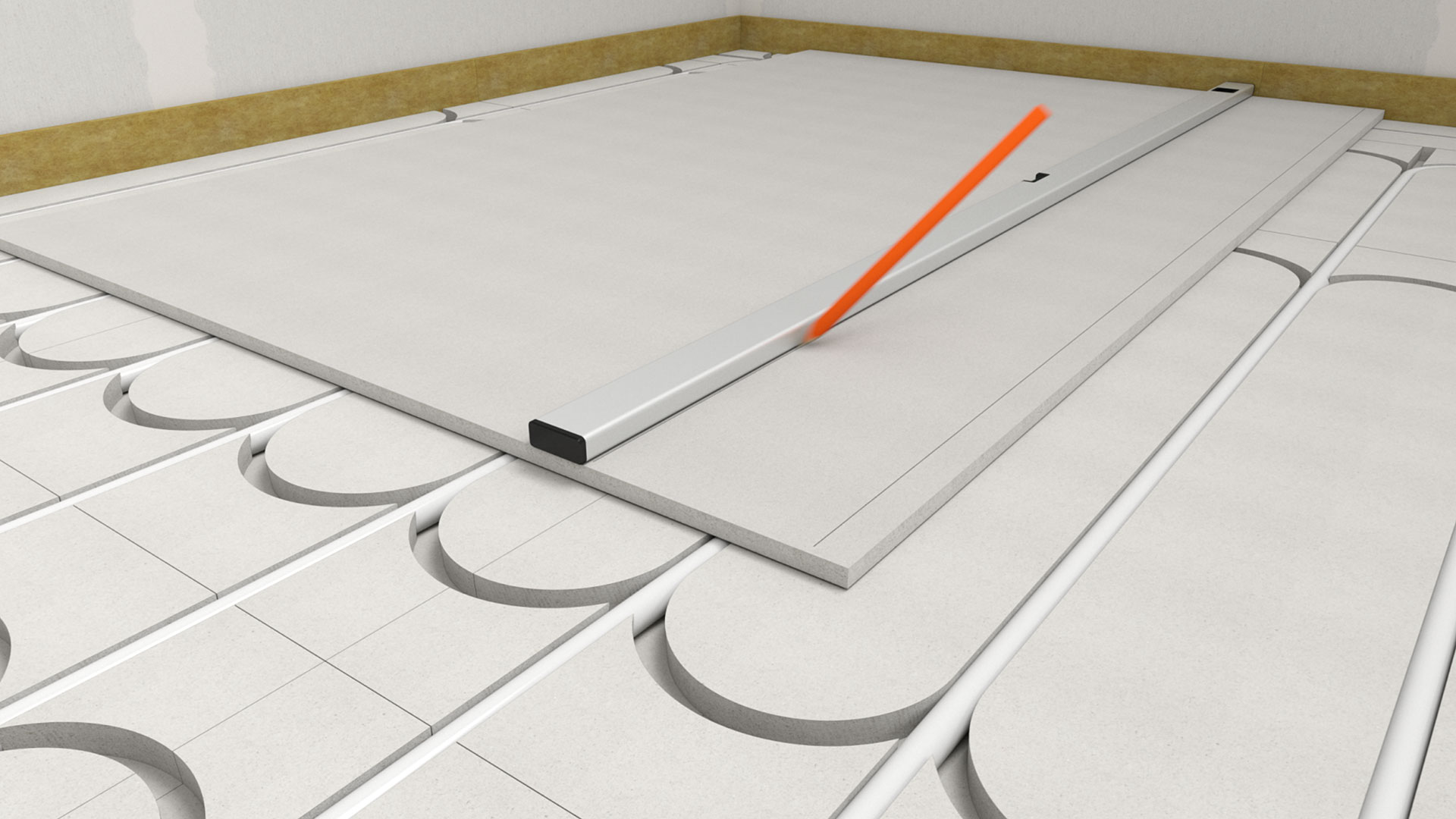

Záklopové sadrovláknité dosky sa upevnia po nalepení rýchloreznými skrutkami s rozmerom 3,9 × 30 mm alebo rozpernými sponkami. Upevňovacie body a osi sa označia hliníkovou latou a ceruzkou. | Zdroj: James Hardie Europe

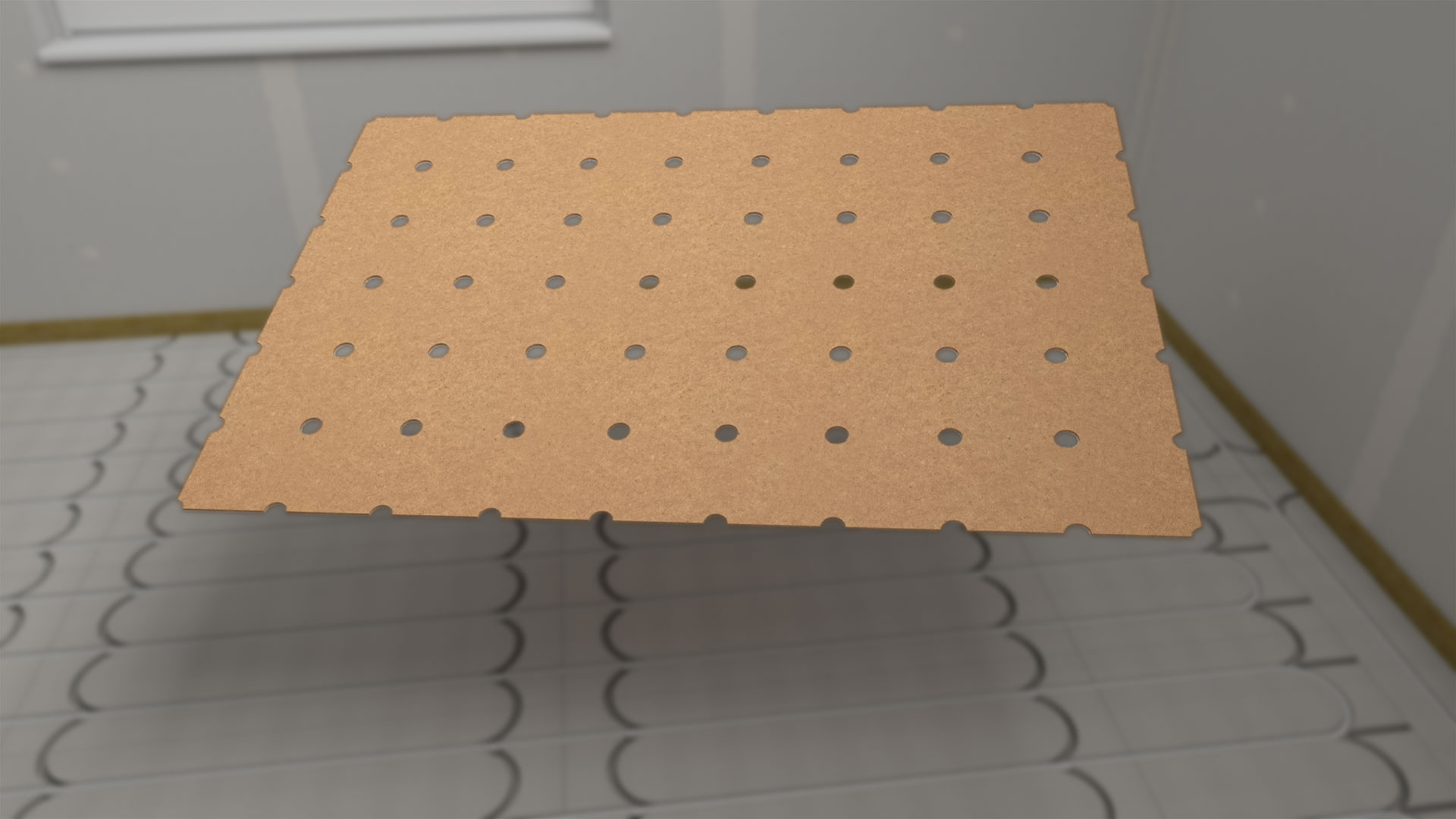

Alternatívne sa môže na označenie upevňovacích bodov použiť pomocná šablóna. | Zdroj: James Hardie Europe

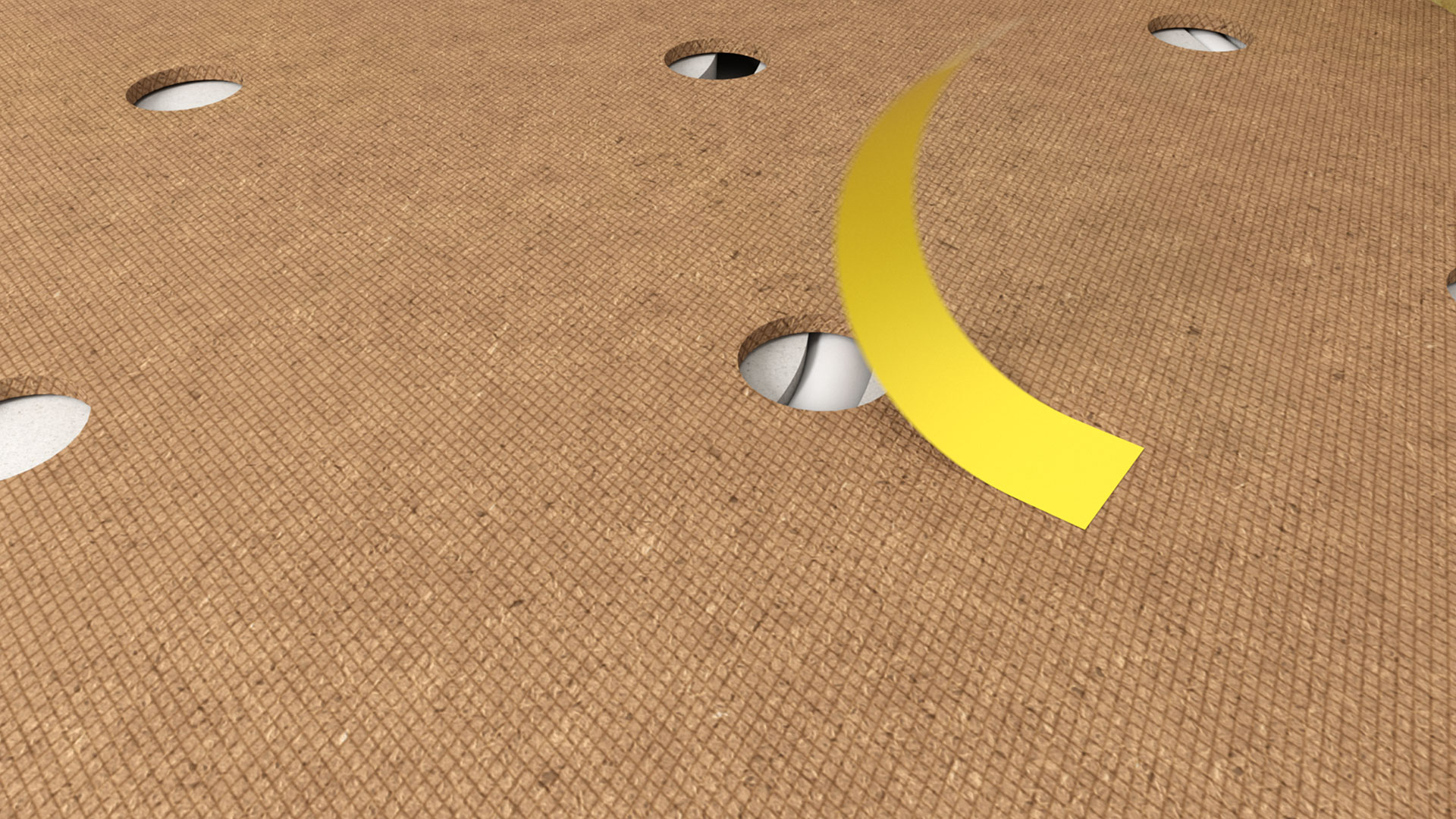

Pomocná šablóna sa umiestni na záklopové sadrovláknité dosky ako krycia doska. Skontroluje sa, či sa pod otvorom nenachádzajú vykurovacie rúrky. Ak áno, upevňovací bod sa prelepí lepiacou páskou. | Zdroj: James Hardie Europe

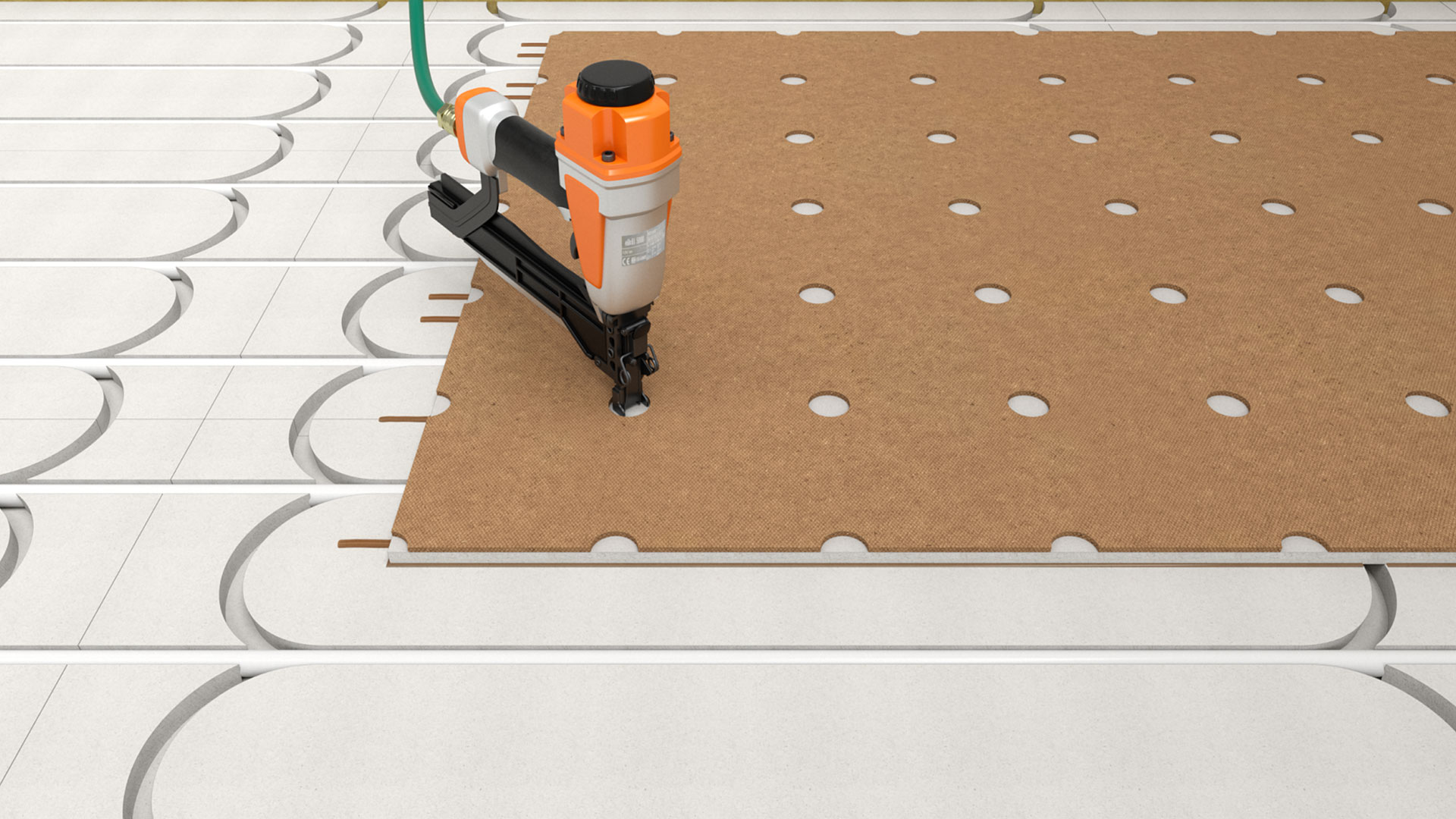

Cez otvory v šablóne sa záklopová dosky upevní samoreznými skrutkami 3,9 × 30 mm alebo rozpernými sponkami. | Zdroj: James Hardie Europe

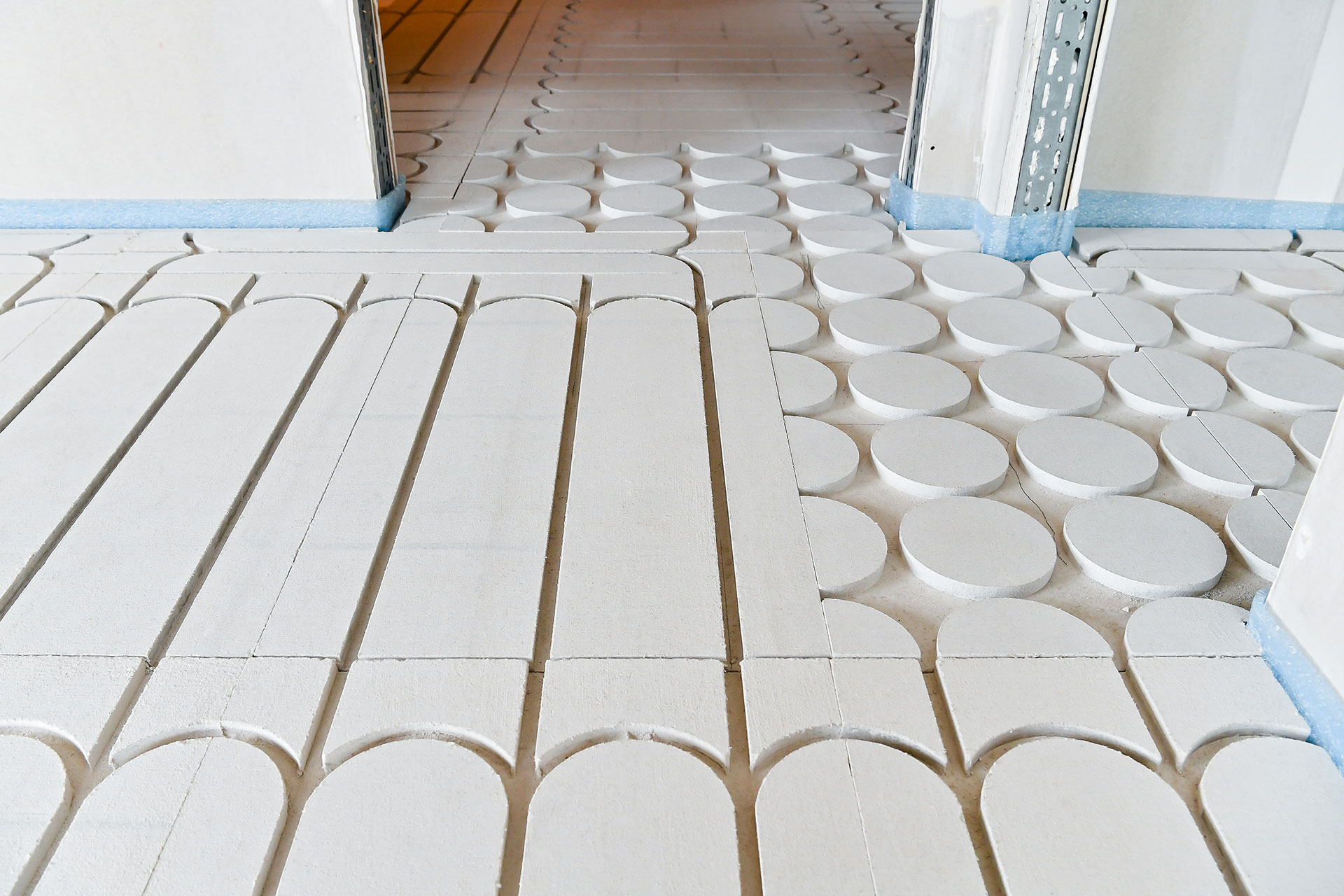

Na mieste dverných otvorov, na členitých pôdorysoch a pri rozdeľovačoch vykurovacích okruhov sa uložia doplnkové dosky s pukmi. | Zdroj: James Hardie Europe

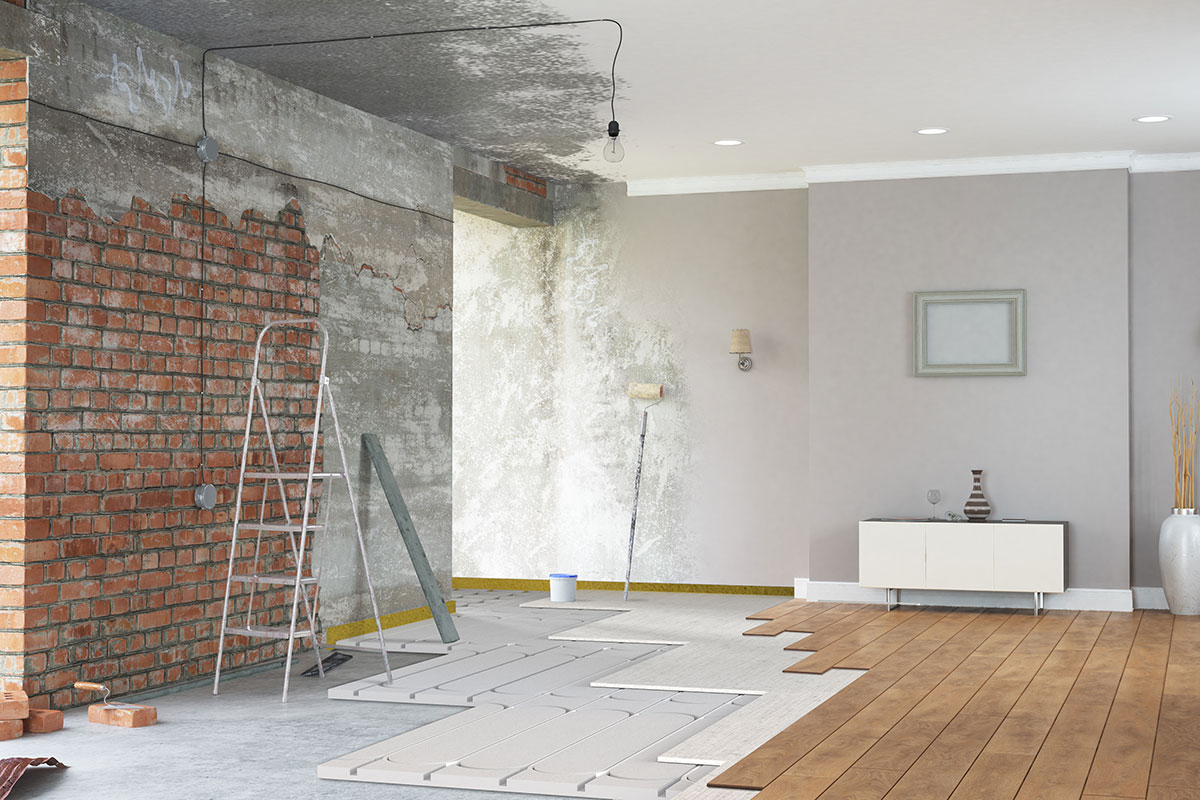

Na pripevnenú záklopovú dosku sa môže položiť finálna nášľapná vrstva podlahy. Ako finálnu nášľapnú vrstvu možno použiť koberce, laminátovú plávajúcu podlahu, linoleum, keramickú dlažbu alebo parkety a iné drevené krytiny. | Zdroj: James Hardie Europe
TEXT: spracované z podkladov firmy James Hardie Europe
FOTO: James Hardie Europe
