Supermarket ako drevostavba

Investor sa zaviazal v budúcnosti znížiť uhlíkovú stopu, spotrebu vody a emisie CO₂. Z toho dôvodu postavil v Rajci prvý ekologického supermarket na Slovensku, ktorý je zhotovený z materiálov na báze dreva. Tieto materiály nezaťažujú životné prostredie a aj samotná prevádzka budovy znečisťuje prostredie minimálne.

Ekologické aspekty
Budova je vykurovaná kondenzačným kotlom a teplú vodu produkuje solárna technika. Pod budovou supermarketu sa nachádza zemný kolektor s antibakteriálnou úpravou, cez ktorý prúdi vzduch pre predajňu (predchladzovaný alebo predhrievaný podľa ročného obdobia) – ešte pred tým, ako sa dostane do potrubia vzduchotechniky (v celkovej dĺžke 700 m). Na predajnej ploche (1 000 m²) je nižšia intenzita osvetlenia (700 luxov). Na prevádzku celého objektu sa zachytáva dažďová voda.

Konštrukcia budovy

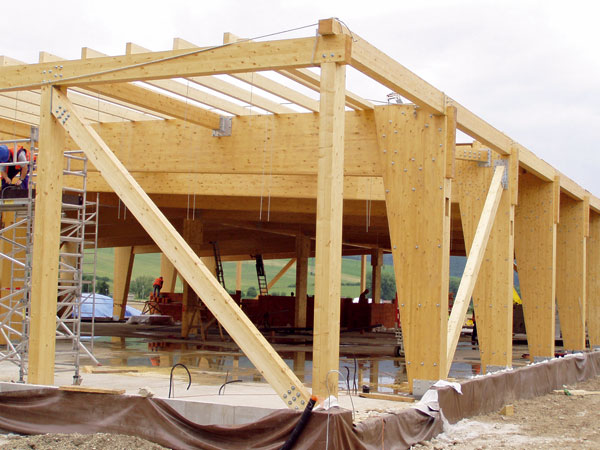

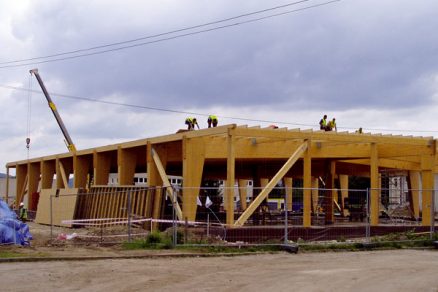

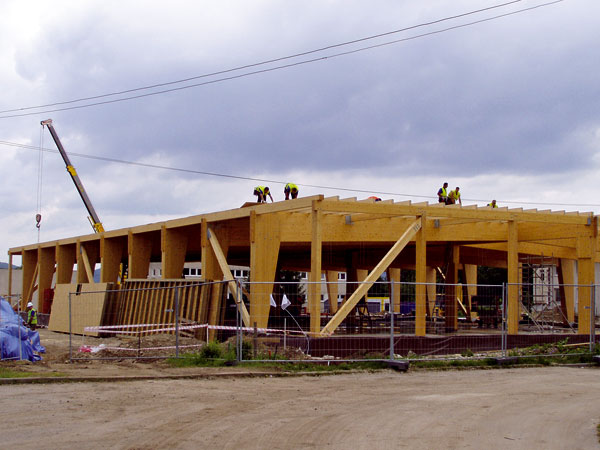

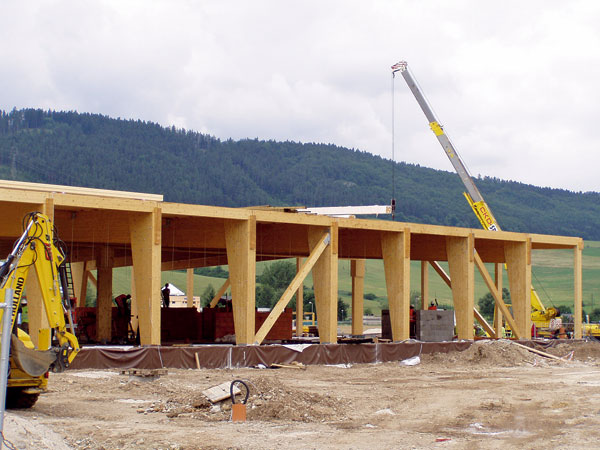

Stavbu tvorí jednopodlažná hala z lepeného lamelového dreva. Priečne väzby (po 4,6 m) vytvárajú nosný systém so stredovým pozdĺžnym rámom. Osové rozmery dreveného skeletu sú 28 × 51 m. Výška po hornú hranu stĺpa je 5,9 m. Celá konštrukcia je navrhnutá ako jeden dilatačný celok. Má rovnú strechu s plochou 1 300 m² a sklonom 2,6 %.

Konštrukciu budovy tvorí 64 nosných stĺpov z lepených drevených nosníkov spojených väznicami dreveného skeletu z lamiel. Budova je obložená drevenými panelmi. Zvnútra je sadrovláknitá doska a tepelná izolácia, z vonkajšej strany OSB doska. Bočná časť je obložená exteriérovými veľkoplošnými panelmi.

Stavebné prvky na báze dreva
Lepené lamelové nosníky

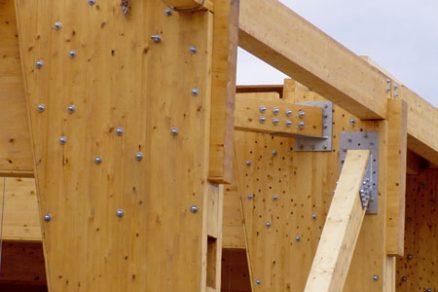

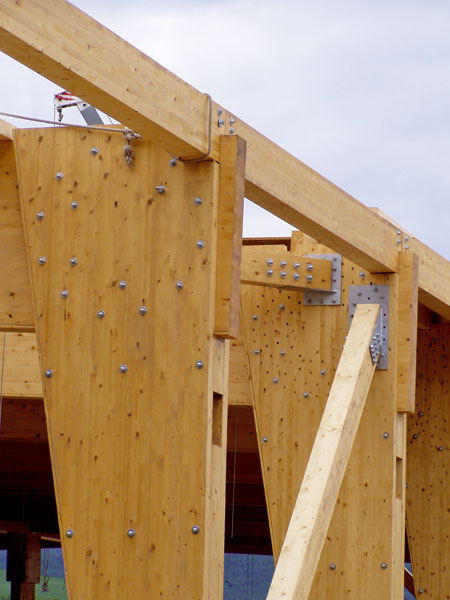

Nosníky sú vyrobené zo smrekového reziva triedy C30, navzájom prepojené lepením na dĺžku a šírku (lepidlo na báze epoxidových živíc). Tvar a rozmery jednotlivých prvkov boli navrhnuté podľa výpočtov a dimenzovania. Jednotlivé stĺpy dreveného skeletu majú také rozmery, aby sa zabezpečila odolnosť budovy. Nosné stĺpy sú vytvorené zo štyroch navzájom zlepených nosníkov (so svorníkovými spojmi ukončenými klobúkovou maticou).

Stĺpy vytvárajú tzv. krabicový prierez s premenlivou šírkou od spodného kotvenia k vrcholu od 500 do 1 317 mm. V hornej časti je vytvorené lôžko na osadenie a kotvenie priečnych väzníc (premenlivého prierezu). Pri výrobe sa spotrebovalo 85,87 m³ reziva. Čelné stĺpy skeletu majú prierez 200 × 380 mm, stĺpy zásobovacieho prístrešku 200 × 200 mm, stredové stĺpy 200 × 760 mm (v hornej časti s obojstrannou hlavicou na uloženie priečnych nosných väzníc dreveného skeletu). Kotvenie stĺpov pozostáva z dvoch oceľových prvkov.

Nosné väznice

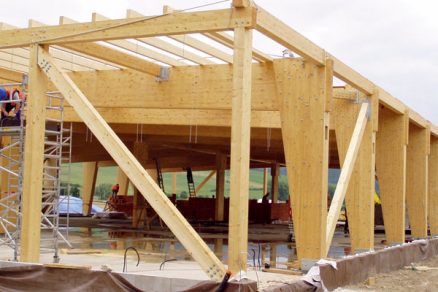

Rozmery a tvar jednotlivých väzníc dreveného skeletu sú dimenzované podľa statického výpočtu. Hlavné väznice sú uložené na stĺpoch priečne v jednotlivých osiach. Sekundárne väznice strechy vytvárajú strešný panel a sú kolmo položené na hlavné väznice. Na vodorovné prvky dreveného skeletu (väznice a prvky, ktoré držia markízu prestrešenia vstupného priestoru) sa použilo 66,52 m³ reziva, aby sa vytvorili lepené lamely.

Plášť stien

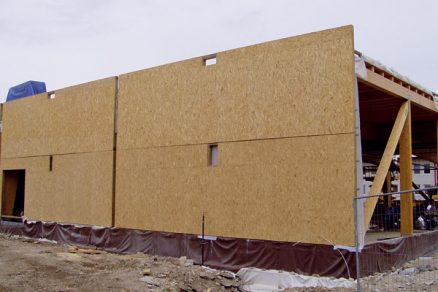

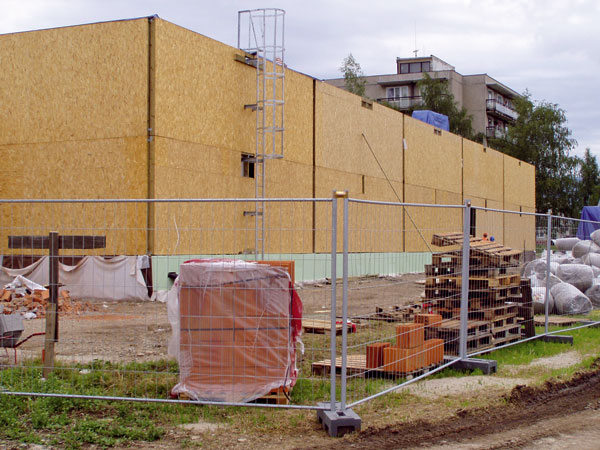

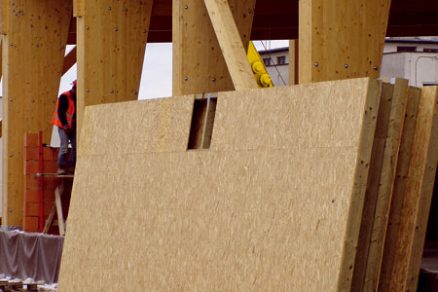

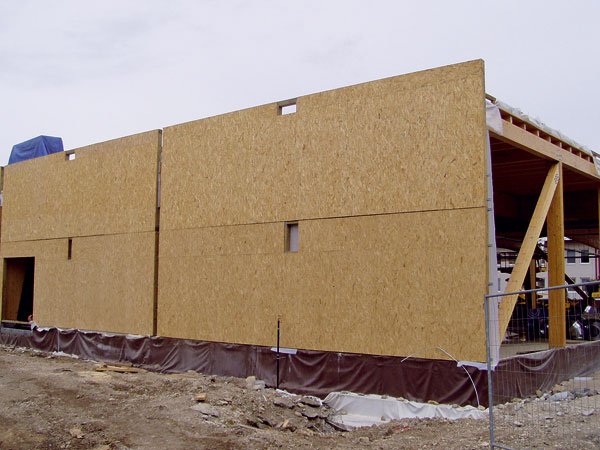

Drevená konštrukcia stavby je obložená 39 panelmi s rozmermi 2,85 × 9,5 m. Sú to priemyselne vyrábané drevené panely spájané styčníkovými doskami BV 15 s prelisovanými tŕňmi. Výstužou panelu je OSB doska hrúbky 15 mm. Na opláštenie výrobca panelov spotreboval 27,85 m³ reziva typu KVH a 10 m³ OSB dosky.

Z požiarneho hľadiska boli stenové panely vyhotovené v dvoch typoch. Z vonkajšej strany sú použité sadrovláknité dosky hrúbky 12,5 mm ako výstuž, pričom zároveň zvyšujú požiarnu odolnosť stenového panelu. Objem spotreby sadrovláknitých dosiek bol 3,35 m³.

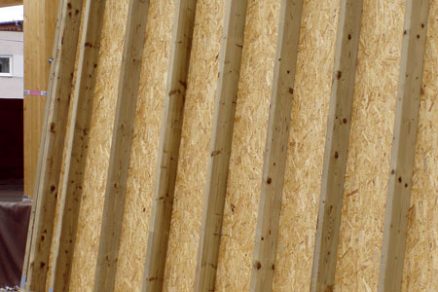

Oplášťované nosníky

Skladba stenového plášťa
Skladba oplášťovania z interiéru do exteriéru:

• vláknité dosky hrúbky 12,5 mm,
• parozábrana (110 g),
• tepelná izolácia v skladanej hrúbke 80 + 60 mm vložená v nosnom drevenom ráme z KVH profilov 60 × 140 mm,
• OSB doska hrúbky 15 mm,
• tepelná izolácia v hrúbke 60 mm vložená v nosnom rošte pre drevený obklad fasády (nosný hranolček 60 × 50 mm – kotvenie v max. vzdialenosti 750 mm),
• fasádna fólia uchytená drevenou latou 50 × 30 mm, ktorá zabezpečí prevetrávanie fasády,

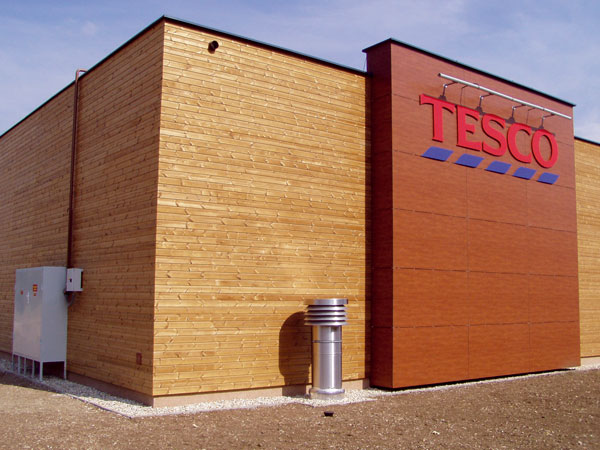

• vrchný drevený borovicový obklad na polodrážku kotvený antikorovými klincami ako priznaný spoj,

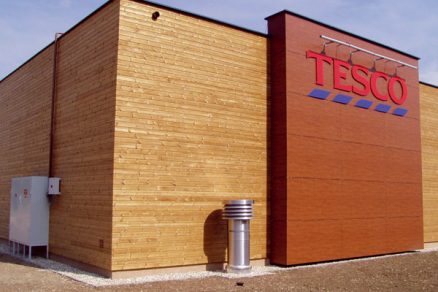

• v časti od parkoviska je namiesto OSB dosky použitá vláknitá doska hrúbky 12,5 mm. Vstup do objektu, markíza a dva bočné plášte sú obložené exteriérovým obkladom s celkovou plochou 163 m².

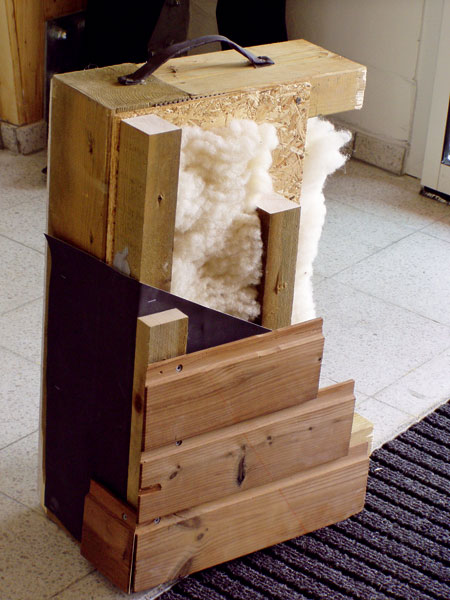

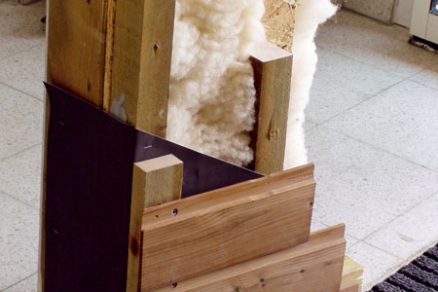

Ukážka zloženia materiálov steny z konštrukčných dosiek s izoláciou z ovčej vlny a lisovanej slamy

Zloženie strešného plášťa
Základ strešného plášťa tvorí OSB doska hrúbky 8 mm, ktorá sa spája na pero a drážku. Požadovaná požiarna odolnosť je 15 minút. Panel plášťa je natretý protipožiarnym náterom. Na strechu stavby sa potrebovalo 25,58 m³ OSB dosiek a 10,5 m³ smrekového reziva na výrobu roštov. Nosným prvkom sú drevené panely, oplášťované OSB doskou, na ne sú položené tradičné izolačné materiály. Rovná strecha má sklon primeraný zemepisnej polohe a odolnosť prepočítanú na množstvo a výdatnosť zrážok (najmä snehu).

Skladba strešného plášťa:

• OSB doska hrúbky 18 mm,
• parozábrana (110 g),
• tepelná izolácia v skladanej hrúbke 120 + 80 mm, vkladaná v roštovom systéme po 800 mm, rošt v hrúbke 200 mm je nosným podkladom pre ďalšiu vrstvu,
• ekopanel hrúbky 60 mm – lisovaná slama s plošnou hmotnosťou 26 kg/m²,
• filc hrúbky 5 mm z ovčej vlny,
• krytina na báze mPVC.

Záver
Drevené prvky unikátnej budovy supermarketu sú výnimkou v stavebníctve Slovenska, strednej a východnej Európy. Viaceré prednosti však overí trvácnosť konštrukcie a jej odolnosť proti poveternostným podmienkam.

PhDr. Anton Mrník
Foto: autor

Autor je odborným redaktorom v časopise Stolársky magazín.

Článok bol uverejnený v časopise Stavebné materiály.
