Hrubá stavba v detaile: Osadenie roletového a žalúziového prekladu
Časopis Stavebné materiály

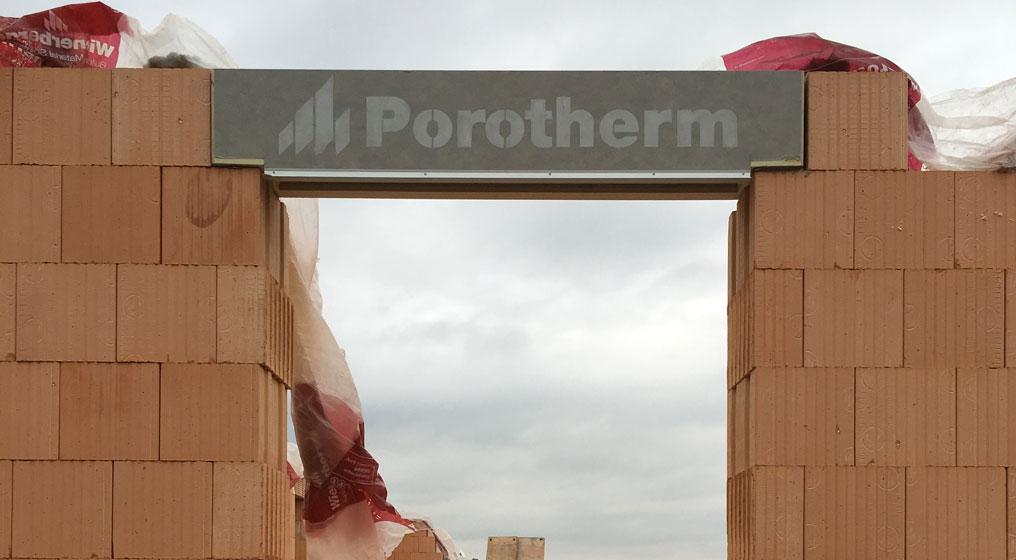

Roletové a žalúziové preklady sa používajú ako nosné prvky nad okennými a dvernými otvormi v obvodových stenách a umožňujú zabudovanie vonkajších roliet alebo žalúzií. Všetky časti prekladu sa kladú do lôžka z cementovej malty zásadne na tehly, ktorých pôdorysné rozmery nie sú upravené rezaním.
Presné osadenie a výškové vyrovnanie nosných prvkov prekladu sa dosiahne pomocou drevených klinov, ktoré sa osadia na koncoch prekladov. Dĺžka uloženia prekladu na murive závisí od dĺžky prekladu (min. 125 mm). Nenosná schránka sa ukladá na murivo tak, aby čelo s nápisom smerovalo do exteriéru a lícovalo s vonkajším povrchom muriva, príp. tepelnoizolačnej vrstvy.

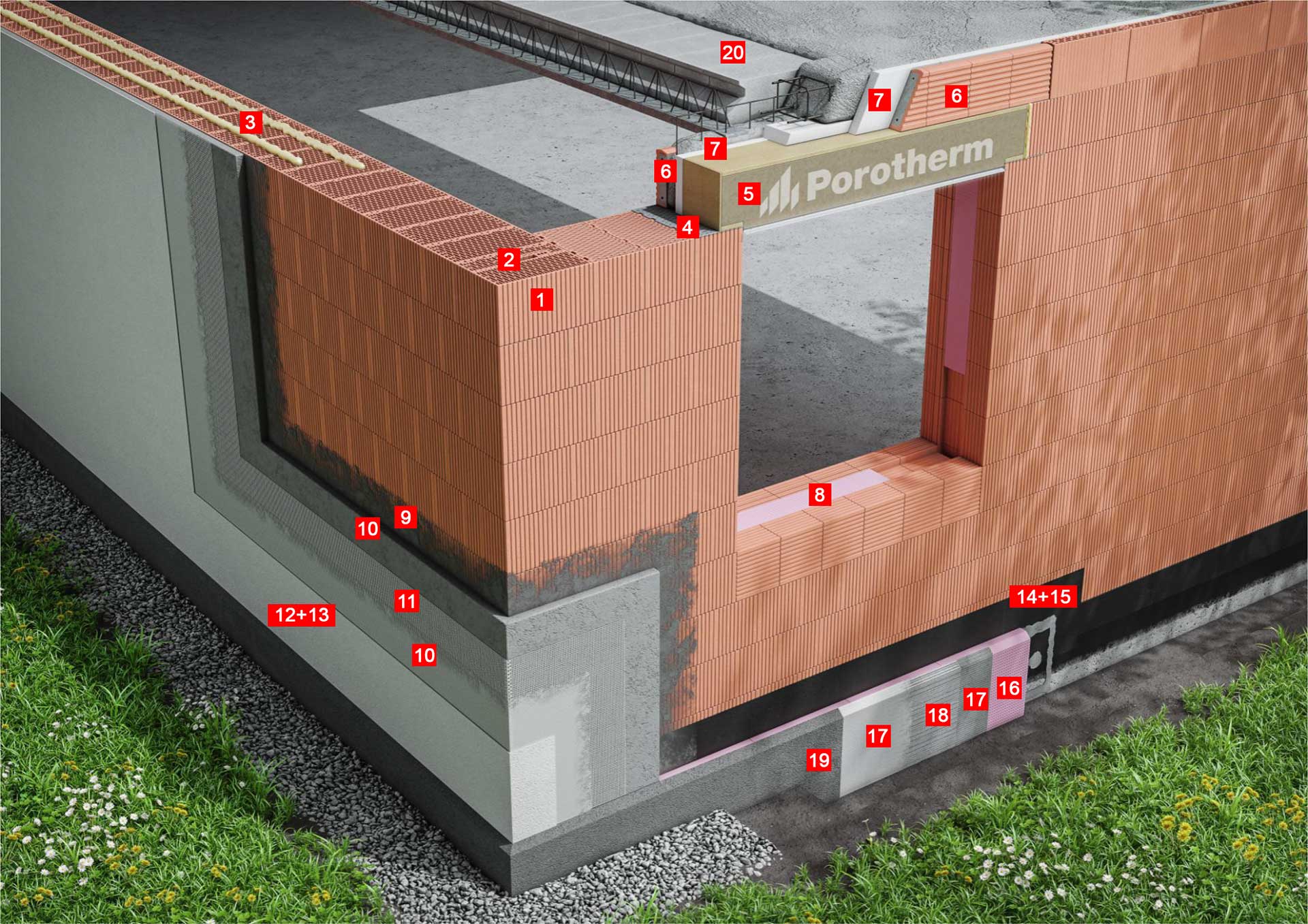

Detail osadenia roletového a žalúziového prekladu
1: Keramická brúsená rohová tehla Porotherm 44 EKO+ Profi (Dryfix)
2: Keramická brúsená tehla Porotherm 44 EKO+ Profi 1/2 K
3: Murovacia pena Porotherm Dryfix extra
4: Zakladacia malta Porotherm Profi AM
5: Univerzálny roletový a žalúziový preklad Porotherm KP Vario UNI
6: Keramický preklad Porotherm KP
7: Tepelná izolácia stužujúceho venca Allmedia PET doska alebo Allmedia PUR doska
8: Tepelná izolácia Austrotherm XPS TOP
9: Cementový prednástrek Baumit Prednástrek, 2 mm, 40 kg
10: Tepelnoizolačná omietka Baumit Termo omietka, alternatívne Baumit Termo omietka Extra
11: Výstužná sieťovina Vertex R 117
12: Penetračný náter Baumit UniPrimer, alternatívne PremiumPrimer
13: Pastová fasádna omietka Baumit SilikátTop, 25 kg
14: Penetračný náter Icopal Primer Classic, 9 kg
15: Asfaltovaný hydroizolačný pás ST LINE V60 S35, 10 m2/bal
16: Tepelnoizolačná doska Austrotherm XPS TOP
17: Lepiaca vrstva Baumit DuoContact, 25 kg
18: Výstužná sieťovina ST LINE OMFA, 145 g
19: Mozaiková omietka sokla Baumit MosaikTop, 25 kg
20: Stropný systém

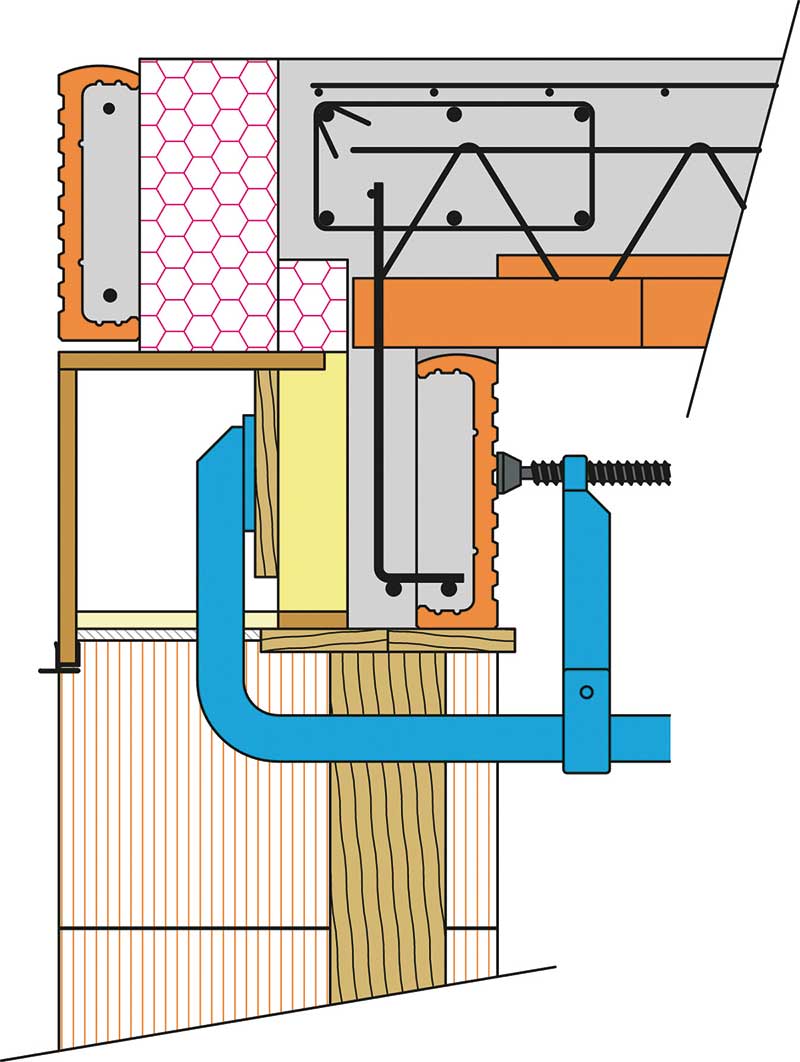

Nosné diely prekladu sa ukladajú keramickým povrchom vždy smerom do interiéru, tak aby lícovali s vnútorným povrchom obvodovej steny. Skladba kompletného prekladu a postup montáže závisia od dĺžky prekladu, resp. rozpätia otvoru a od hrúbky obvodovej steny. Schránku je potrebné osadiť presne a vodorovne, pretože sa od nej odvíja aj presnosť osadenia okien. Zároveň musí byť zabezpečená proti posunutiu počas betonáže prekladu, ktorá sa realizuje s betonážou stropu a stužujúceho venca.
Pri otvore so svetlým rozpätím do 1 500 mm sa používa nosný preklad s masívnym prierezom 125 × 238 mm. Úložná dĺžka prekladu je min. 125 mm (do dĺžky prekladu 1 750 mm). Pri stenách s hrúbkou 380 mm sa vedľa nenosnej schránky osadí nosný diel, ak je hrúbka steny 440 mm, medzi schránku a nosný diel sa vloží pás tepelnej izolácie s hrúbkou 60 mm a výškou 240 mm.
Na steny s hrúbkou 500 mm je potrebné medzi tepelnú izoláciu a nosný prvok vložiť prefabrikovaný keramický preklad s hrúbkou 70 mm. Pás izolácie má hrúbku 50 mm. Ak je svetlé rozpätie otvorov väčšie ako 1 500 mm, je potrebné použiť preklady so spriahovacou výstužou. Po uložení všetkých prvkov prekladu sa celý preklad podoprie, a to min. dvomi podperami pri osteniach otvoru.
Priestor medzi prekladmi (väčšinou posledný rad tehál v danom podlaží) sa domuruje tak, aby na preklady nadväzovali na obidvoch stranách koncové alebo polovičné tehly otočené kapsou k prekladu, prípadne celé alebo polovičné tehly.
Čo budete potrebovať
Univerzálny roletový a žalúziový preklad
Porotherm KP Vario UNI
- Nosná časť Porotherm KP Vario 100 – 175
rozmery (š × v × d): 125 × 238 × 1 000 až 1 750 mm (po 250 mm)
- Nosná časť Porotherm KP Vario 200 – 350
rozmery (š × v × d): 70 × 238 × 2 000 až 3 500 mm (po 250 mm, rozmery s výstužou (š × v × d): 100 × 400 × 2 000 až 3 500 mm)
- Nenosná schránka Porotherm Vario UNI
vonkajšie rozmery (š × v × d): 250 × 277 × 1 000 až 3 500 mm cena za súpravu, ks od 193,26 €
Keramický preklad
- Porotherm KP 7
dĺžka prekladu: 1 000 až 3 500 mm, prierez (b × h): 70 × 238 mm, ks od 16,70 €
Cementová malta
Tepelná izolácia
- Allmedia PET doska alebo Allmedia PUR doska
Náradie a pomôcky
- plastová nádoba
- elektrické nízkootáčkové miešadlo
- murárska lyžica
- oceľové hladidlo
- montážne podpery
- kliešte
- vodováha
- gumené kladivo
Pracovný postup

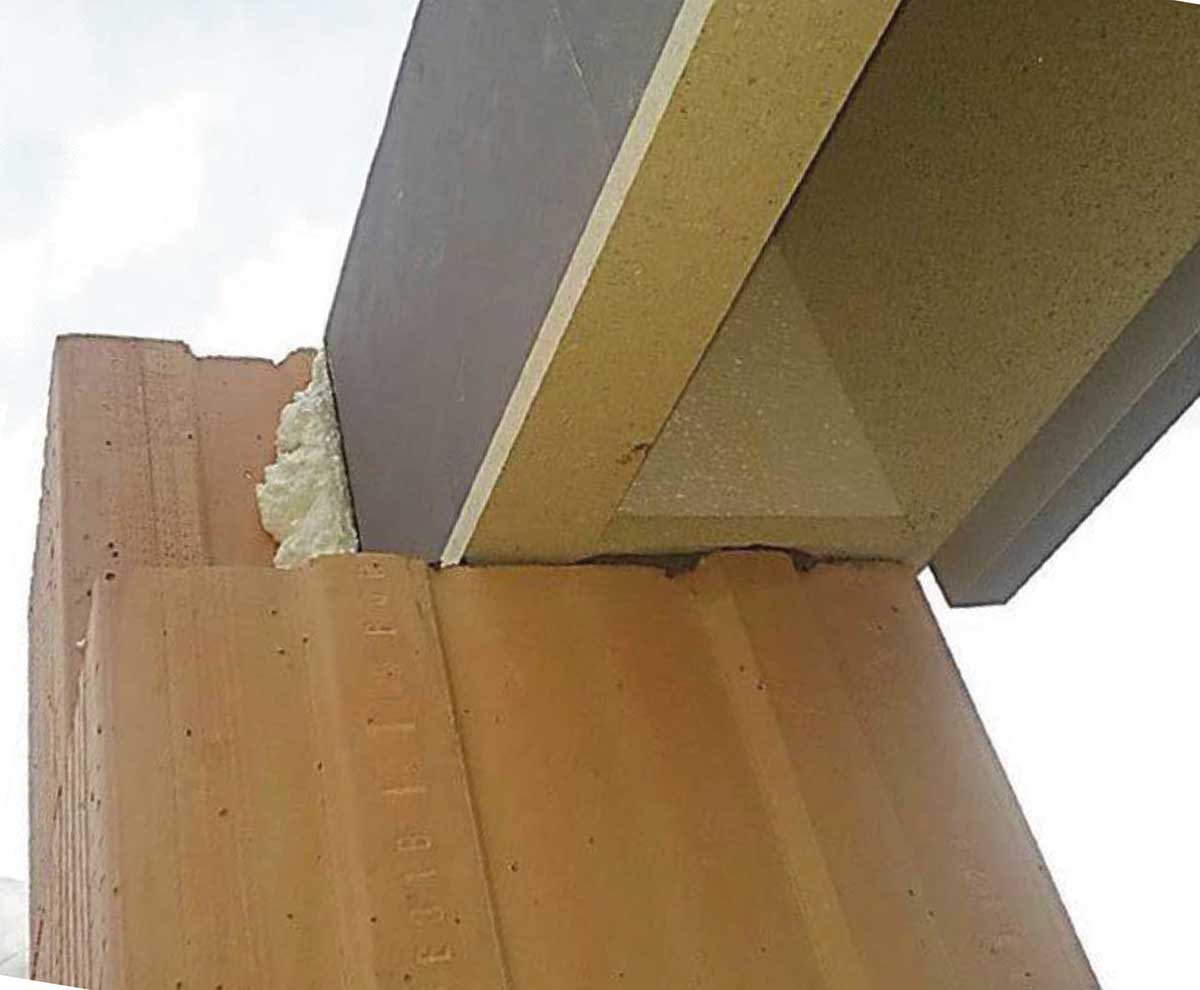

Nenosná schránka sa uloží na murivo tak, aby čelo s nápisom smerovalo do exteriéru a lícovalo s vonkajším povrchom muriva, príp. tepelnoizolačnej vrstvy. Nosný diel prekladu sa uloží keramickým povrchom smerom do interiéru tak, aby lícoval s vnútorným povrchom obvodovej steny. | Zdroj: spracované z podkladov firmy Wienerberger
TEXT A FOTO: spracované z podkladov firmy Wienerberger
VIZUALIZÁCIA: Ing. art. Ján Malík
