Mobilné kompresory

Kompresory sú technologické zariadenia na výrobu stlačeného vzduchu, ktoré zabezpečujú pohon širokej škály pracovných nástrojov. Podľa účelu použitia sa vyrábajú v mnohých variáciách tvarov, veľkostí i typov pohonu. V stavebníctve sa využívajú najmä mobilné kompresory, ktoré sú nezávislé od zdroja elektrickej energie a umožňujú tak flexibilné nasadenie potrebnej techniky či už na staveniskách, alebo na cestných komunikáciách.

Mobilné kompresory ATMOS Chrást

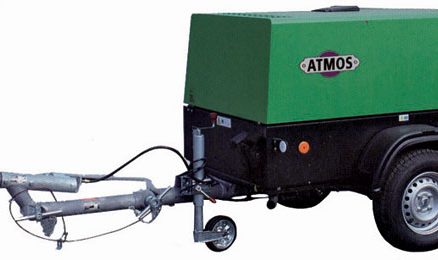

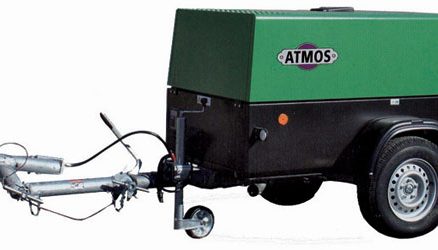

Modely PD 51 a PD 71
Tieto pojazdné kompresory sú určené na pohon pneumatického náradia, strojov a zariadení v náročných pracovných a poveternostných podmienkach. Modely majú univerzálny podvozok s výškovo nastaviteľným ojom, podvozok s mechanickou nájazdovou i parkovacou brzdou, cúvacou automatikou či cestným osvetlením. Pre svoj tichý chod sa môže využívať aj v bytovej zástavbe. Sú vybavené proporcionálnym riadiacim systémom, ktorý sleduje aktuálnu potrebu stlačeného vzduchu. Optimalizuje tak energiu vkladanú do stlačeného vzduchu a prevádzkovateľom šetrí náklady na palivo. Ochranný systém kompresora vyhodnocuje teplotu motora i kompresora, mazací tlak a teplotu oleja v skrutkovom kompresore. Stroj sa automaticky zastaví, ak nastane neštandardný prevádzkový stav.

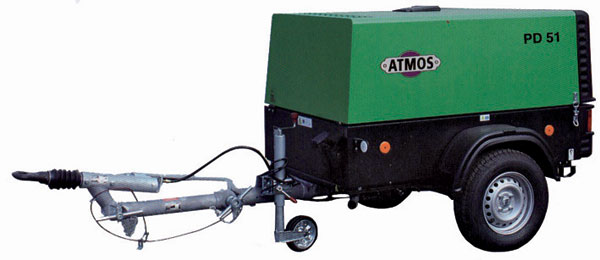

Model PD 51 je vybavený 4-valcovým motorom Cummins s výkonom 35,5 kW. Menovitá výkonnosť tohto kompresora je 5,0 m3/min. pri pretlaku 7,0 baru. Stroj váži 1 000 kg a jeho rozmery sú 3 528 × 1 490 × 1 334 mm (d × š × v).

Model PD 71 má olejom chladený motor Deutz, 4-valec s výkonom 61 kW. Ide o jednostupňový skrutkový kompresor, ktorého menovitá výkonnosť je 7,6 m3/min. pri pretlaku 7,0 baru. Váži 1 300 kg a jeho rozmery sú 3 792 × 1 580 × 1 390 mm (d × š × v).

Model PD 51 Model PD 71

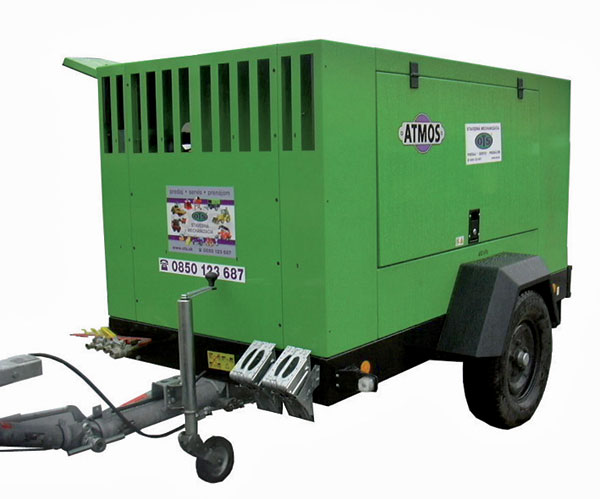

Model PD 90
Ide o jednostupňový skrutkový kompresor s menovitou výkonnosťou 11,6 m3/min. pri pretlaku 7 barov alebo 9,2 m3/min. při pretlaku 12 barov. Model je vybavený motorom Perkins, 4-valec s výkonom 97 kW. Má univerzálny brzdený podvozok s výškovo nastaviteľným ojom, nájazdovou a parkovacou brzdou a cúvacou mechanikou. Ide o odhlučnený výrobok s nízkou spotrebou paliva. Je určený na pripojenie vysokotlakového pneumatického náradia, zariadení na abrazívne čistenie a vrtných súprav. Má uzamykateľný úložný priestor na pneumatické náradie, hadice a ďalšie príslušenstvo. S rozmermi 4 000 × 1 960 × 1 900 mm (d × š × v) dosahuje celkovú hmotnosť 2 100 kg.

Mobilné kompresory Kaeser Kompresoren

Modely M13, M15, M17
Výkony nových mobilných kompresorov sa pohybujú v rozpätí od 1,2 do 1,7 m3/min. pri maximálnom tlaku 15 barov. Sú vybavené dvojitým odhlučneným krytom z tvrdeného plastu, ktorý ma dobrú tlmiacu schopnosť. Modely majú nové benzínové motory Honda a možno ich použiť napr. pri zafukovaní optických káblov v bytových domoch. Maximálna hmotnosť týchto modelov je 190 kg.

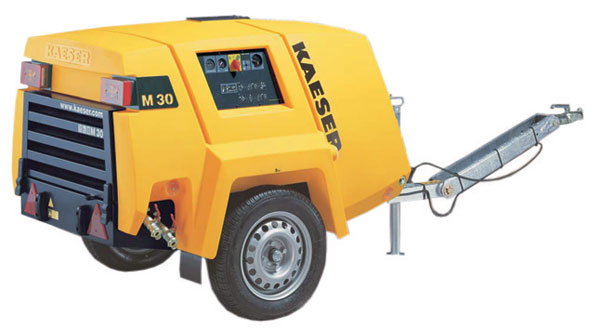

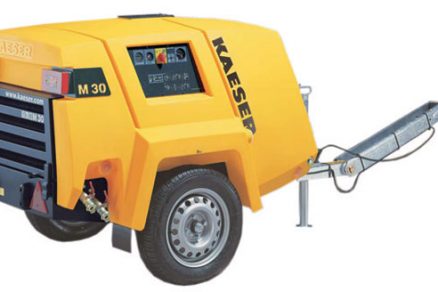

Modely M30, M26
Modely sú vyvinuté pre stavebný sektor, kde je potrebná spoľahlivosť i ľahká dostupnosť stlačeného vzduchu 12 mesiacov v roku a v akomkoľvek počasí. Používajú sa na búracie a ostatné frekventované stavebné práce. Menovitá výkonnosť týchto strojov je 2,6 až 3 m3/min. pri pretlaku 7 barov. Hmotnosť strojov je 498 až 505 kg. Modely sú vybavené systémom automatického ohrevu (antifrost druhej generácie) na prácu v podmienkach do –20 °C a turbodieselovými motormi Kubota.

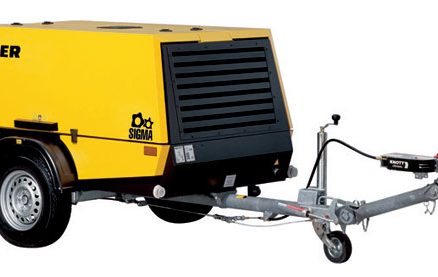

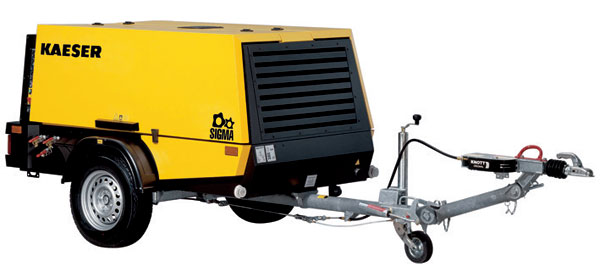

Modely M100, M122
Tieto kompresory majú motory Kubota a Deutz a používajú sa najmä na abráziu CO2, N2 systémom Sponge – Jet (SpJ). Sú vybavené tzv. studeným štartom, pri ktorom sa najskôr zohreje motor na asi 55 °C a potom sa pripojí vlastný kompresorový okruh. Sú schopné pracovať pri teplotách –10 až +50 °C alebo vo vyhotovení Skandinavia už od –20 °C. Všetky kompresory sa dodávajú vo verzii 7, 10, 12 a 14 barov. Model kompresora M100 má menovitú výkonnosť 6,4 až 10,2 m3/min. a jeho hmotnosť je 1 495 kg. Menovitá výkonnosť stroja M122 sa pohybuje v rozpätí 7,2 až 11,1 m3/min. a váži 1 810 kg. Vzhľadom na hmotnosť týchto modelov ich možno prepravovať za vozidlami SUV, v prípade stroja M100 aj za niektorými typmi osobných automobilov.

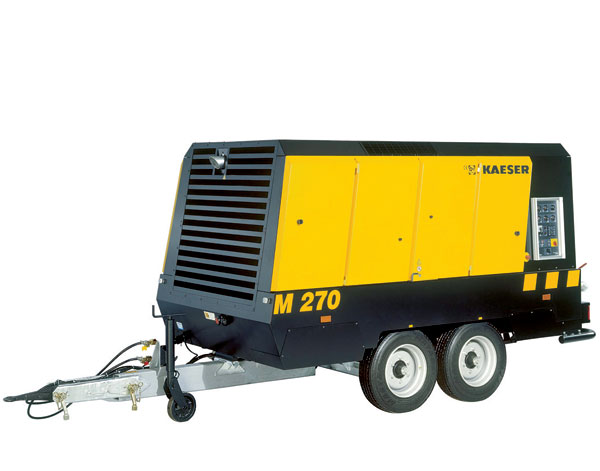

Model M270
Inovovaný model kompresora s novým kompresorovým blokom má dieselový 260 kW motor Mercedes Benz, ktorý je vybavený dvojitým turbom. Sanie stroja je upravené tak, aby kompresor mohol pracovať bez obmedzenia výkonu až do výšky 4 000 m nad hladinou mora. Kompresor M270 má tzv. studený štart a v základnom vyhotovení je schopný pracovať pri teplotách –20 až +50 °C. Menovitá výkonnosť stroja je 17,8 až 27 m3/min. pri tlaku 5 až 14 barov. Tento kompresor sa používa napr. pri výstavbe tunelov alebo zhotovovaní pilotáže.

Mobilné kompresory Atlas Copco

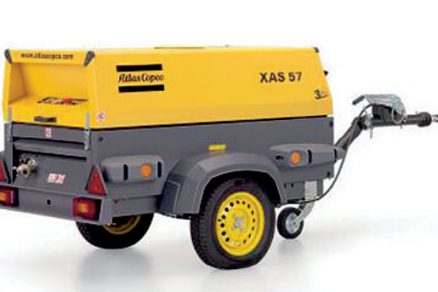

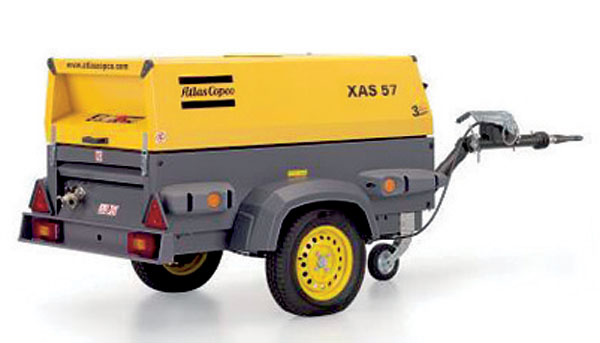

Modely XAS 37, XAS 47, XAS 57, XAS 67, XAS 77, XAS 97 (HardHat)
Inovované jednonápravové kompresory s polypropylénovým krytom HardHat možno použiť aj v ťažkých podmienkach stavebného priemyslu. Sú odolné proti nárazu i korózii a nevyžadujú si dodatočné náklady na vyrovnávanie či náter krytov jako napr. modely s kovovými krytmi. Modely sú poháňané vznetovým 2- alebo 3-valcovým motorom Deutz s výkonmi od 15,3 do 36 kW alebo vodou chladenými motormi Kubota. Sú vybavené plynulou reguláciou otáčok motora v závislosti od odberu stlačeného vzduchu, čo zabezpečuje ekonomickú prevádzku zariadenia. Hladina hluku dosahuje hodnotu 72 dB (A). Menovitá výkonnosť týchto strojov od 2,1 do 5,4 m3/min. sa uvádza pri pretlaku 7 barov. Stroje vážia od 505 do 851 kg a ich rozmery sú 2 980 × 1 330 × 1 252 mm (d × š × v).

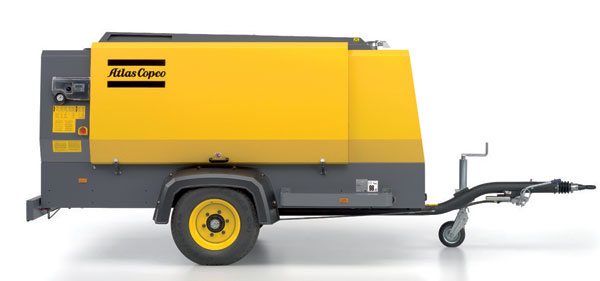

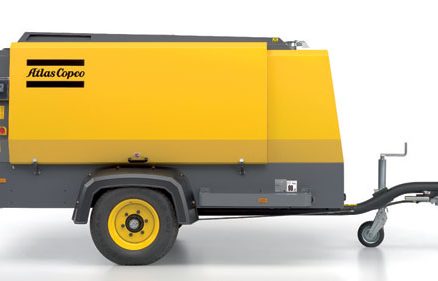

Modely XAVS 307, XAHS 347, XATS 377, XAMS 407
Rad týchto mobilných kompresorov vznikol inováciou pôvodného radu kompresorov (M,T,H,V)S 296 až 446. Modely sú vybavené novým skrutkovým elementom, ktorý umožňuje strojom dosahovať vyšší výkon. Kompresory sú poháňané 6-valcovými motormi typu CAT s výkonom až 186 kW. Sú malé, a preto sú vhodné na prácu v mestách, kde by veľká zabratá plocha predstavovala problém. Mobilné kompresory sú určené na práce s vysokými požiadavkami na množstvo stlačeného vzduchu či tlak, ako napr. abráziu, špeciálne zakladanie, vŕtanie studní alebo čistenie potrubí. Ich menovitá výkonnosť je 18,6 až 23,3 m3/min. pri pretlaku 8,6 až 14 barov. Pri rozmeroch 5 074 × 1 988 × 2 092 mm (d × š × v) dosahujú hmotnosť 3 400 kg.

Kompresory s výkonom väčším jako 10 m3/min. možno dodatočne vybaviť systémom Fuel Xpert, ktorý zabezpečuje optimalizáciu spotreby paliva strojov za každých pracovných podmienok. Tento systém je kombináciou hardvéru (regulačná klapka, vstupná škrtiaca klapka, regulačný systém) a softvéru (meranie regulačného tlaku a elektronicky regulované otáčky motora). Všetky modely kompresorov Atlas Copco možno doplniť o diaľkový monitorovací systém Cosmos, ktorý zhromažďuje, prenáša a riadi všetky operačné dáta pripojeného kompresora. Poskytuje online informácie o využití zariadenia, aktuálnom stave, nameraných hodnotách, spotrebe, potrebe servisu, histórii dát a geografickej pozícii. Umožňuje zasielanie varovných a iných informácií cez SMS alebo e-mail.

Mobilné kompresory Compair

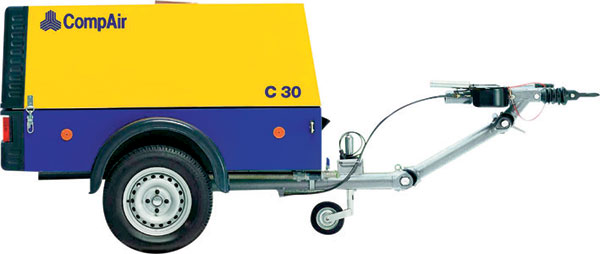

Modely C14, C20, C20GS, C25, C30, C30G
Pojazdné vzduchové kompresory sú vybavené nízkoemisnými motormi Kubota, ktorých výkon je 13,2 až 22,7 kW. Menovitá výkonnosť týchto strojov je od 1,4 do 3,0 m3/min. pri prevádzkovom tlaku 7 barov. Ekonomiku spotreby paliva zabezpečuje plynulo riadený výkon motora v závislosti od spotreby vzduchu. Studené zóny (kompresor) sú separované od teplých zón (motor). Skrutkovica kompresora zaručuje efektivitu výroby stlačeného vzduchu a životnosť kompresorového člena vďaka širokému pásmu regulovaných otáčok (šetrí 10 % prevádzkových nákladov). Odhlučnený kryt kompresora umožňuje prácu i v obytných zónach. Hmotnosť týchto strojov sa pohybuje v rozpätí od 160 do 575 kg. Stroje sa používajú v stavebníctve pri malých búracích a zemných prácach.

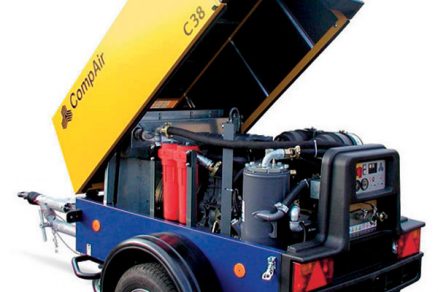

Modely C35-10, C38, C55-14, C62, C76
Ide o modely vzduchových kompresorov Compair s menovitou výkonnosťou 3,5 až 7,6 m3/min. Majú motory Cummins a Deutz s výkonmi 35,5 až 61,0 kW a dodávajú sa vo verzii 7, 10, 12 a 14 barov. Modely kompresorov v tejto výkonovej triede sú vybavené systémom Soft Start – automatikou studeného štartu (motor pri štarte je obmedzený na max. tlak 4 bary, vyšší tlak možno dosiahnuť až po jeho zohriatí) – a automatickým vypnutím motora pri nízkom stave paliva. Ich maximálna hmotnosť je 1 100 kg. Stroje sa používajú pri búracích prácach, pretláčaní so zemnými raketami, vŕtaní dier, pieskovaní či striekaní betónu s použitím pneumatických dopravníkov.

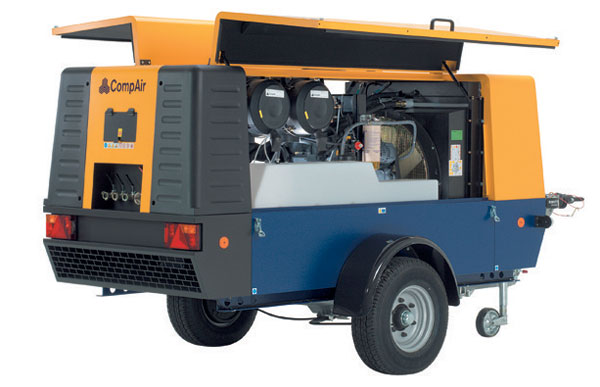

Modely C85-14, C95-12, C110-9, C125, C105-14, C115-12, C140-9
Vzduchové kompresory sú vybavené motormi Deutz s výkonmi od 93 do 111 kW. Ich menovitá výkonnosť sa pohybuje v rozpätí 8,5 až 13,3 m3/min. pri pretlaku 7 až 14 barov. Maximálna hmotnosť týchto kompresorov je 2 090 kg a používajú sa pri zakladaní stavieb, pilotážach alebo zafukovaní.

Modely C160TS-12, C180TS-9, C210TS-9, C200TS-10, C190TS-12, C230TS-9, C210TS-12, C210TS-14
Menovitá výkonnosť týchto vzduchových kompresorov dosahuje hodnotu 16 až 23 m3/min. pri prevádzkovom tlaku 8,6 až 12 barov. Modely majú vzduchom chladené motory Cummins s medzichladičom vzduchu, ktorý zaručuje medzi prvým a druhým turbostupňom efektívny výdaj energie. Výkony motorov sú 154 až 175 kW. Kompresory sú vybavené aj regulačným ventilom teploty oleja pre extrémne chladné podmienky a štartovacím systémom pre teploty pod –30 °C. Patentovaná technológia TurboScrew umožňuje úsporu paliva oproti inému štandardnému kompresoru. Využíva sa pri nej asi 8 % odpadového tepla (spaliny) na pretláčanie vzduchu do sania kompresora, čiže motor môže mať menší výkon, a tým aj menšiu spotrebu. Celková hmotnosť týchto modelov je do 3 500 kg, to znamená, že ich možno transportovať aj osobnými automobilmi. Používajú sa na špeciálne zakladanie stavieb.

Ing. Marián Hrdina (OTS Bratislava, spol. s r. o.), Ing. Roman Potrok (Air Consulting, spol. s r. o.), Martin Daniš (ATLAS COPCO SLOVAKIA, s. r. o.), Ing. Jana Fábryová (Norwit Slovakia, spol. s r. o.)
Foto: OTS Bratislava, spol. s r. o., Air Consulting, spol. s r. o., ATLAS COPCO SLOVAKIA, s. r. o., Norwit SLOVAKIA, spol. s r. o.
