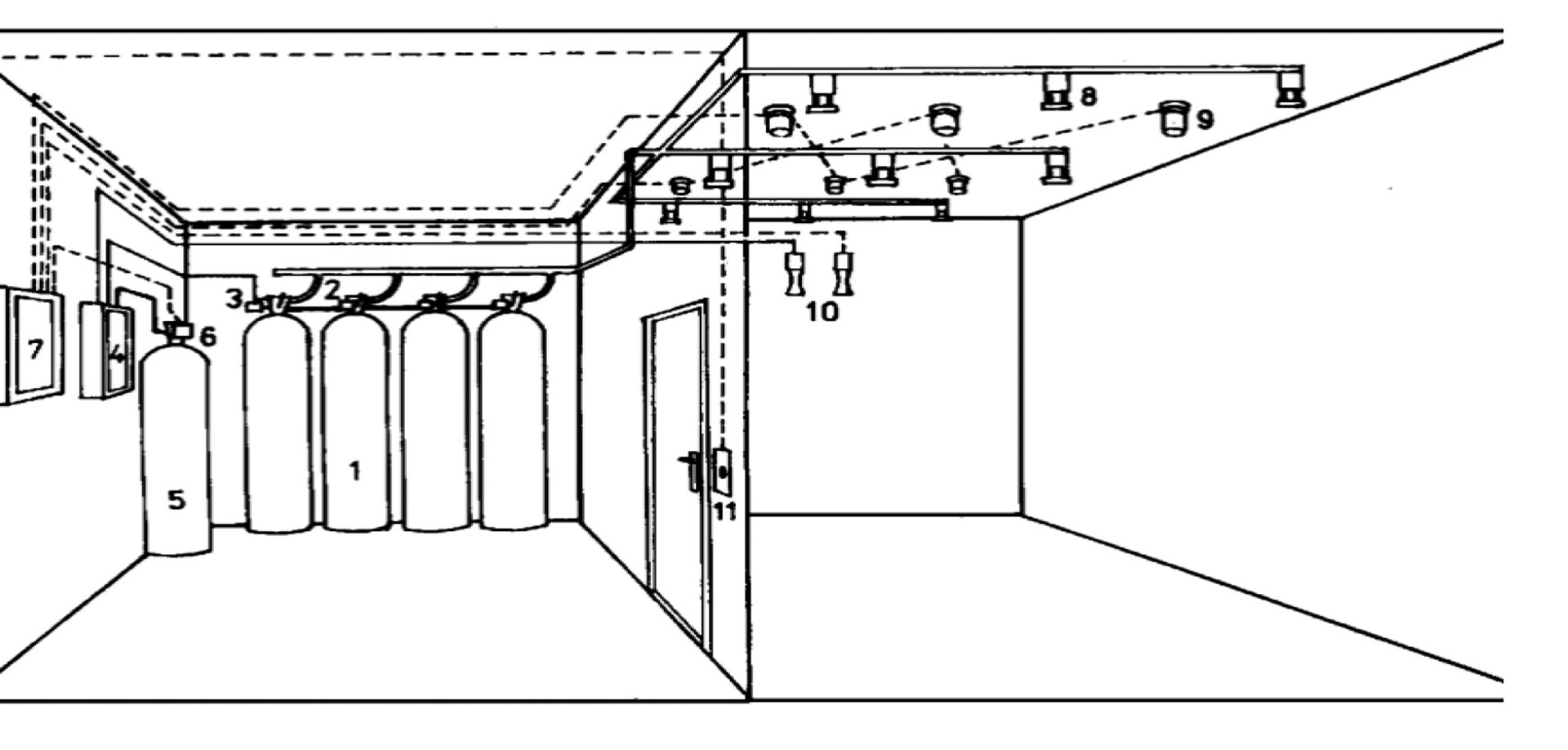

Obr. 13 Schéma vysokotlakového plynového SHZ (CO2, s časovým systémom) 1 – fľaša na CO2, 2 – rýchlo otvárací ventil, 3 – pneumatické spúšťanie, 4 – časový systém, 5 – tlakový zásobník CO2, 6 – otvárací ventil, 7 – riadiaca ústredňa, 8 – hasiaca dýza, 9 – samočinný hlásič, 10 – poplachové zariadenie
