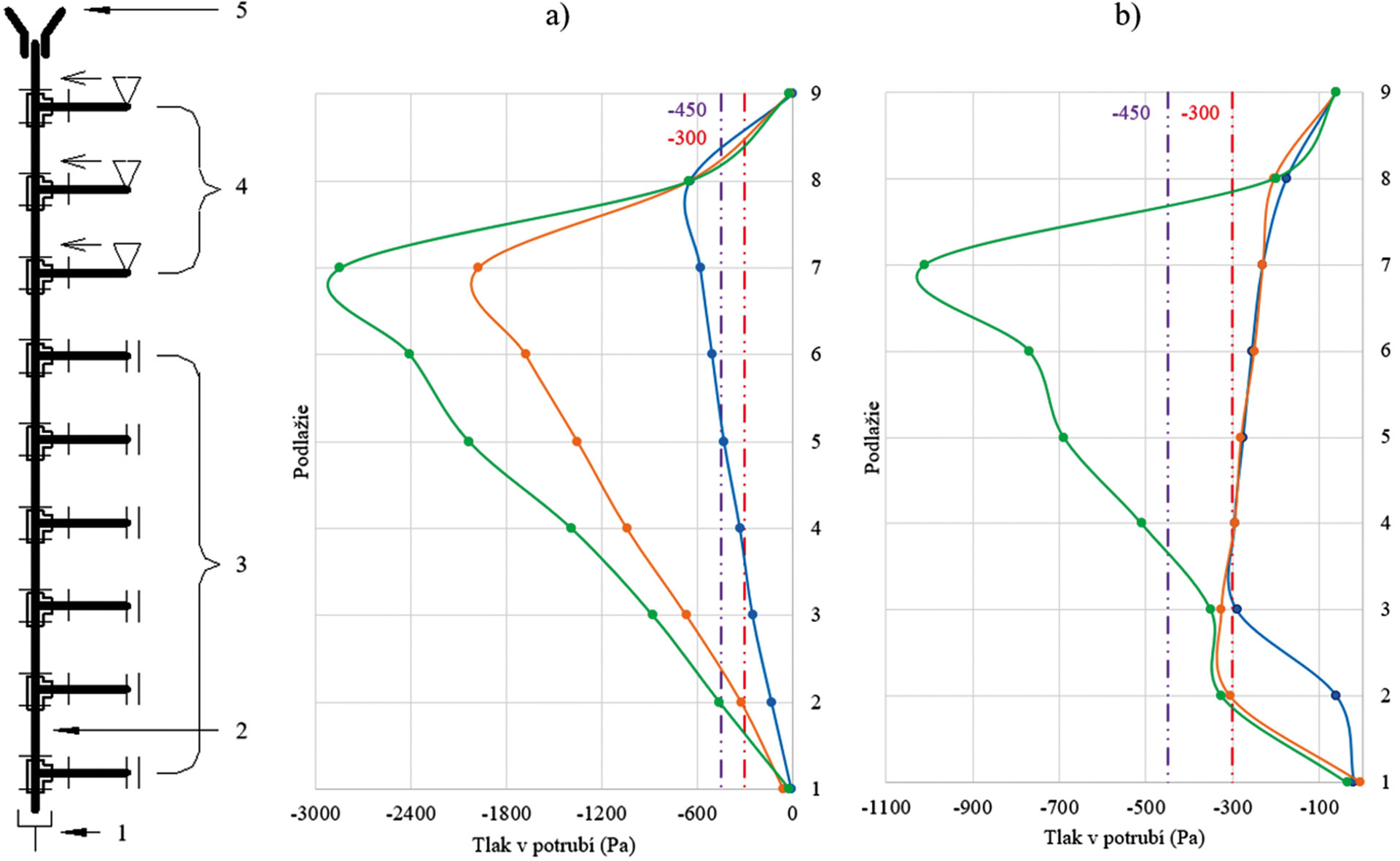

Obr. 5 Kolísanie tlaku v odpadovom potrubí – pokračovanie a) s jednoduchou odbočkou 88,5° bez oblúkovej úpravy, b) s jednoduchou odbočkou 88,5° s oblúkovou úpravou, 1 – voľný výtok, 2 – odpadové potrubie DN 100, 3 – pripájacie potrubie DN100 bez prítoku, 4 – pripájacie potrubie DN100 s prítokom, 5 – vetranie odpadového potrubia, modrá - prvý prietokový stav 2,0 l/s, oranžová - druhý prietokový stav 4,0 l/s, zelená - tretí prietokový stav 6,0 l/s
Obr. 5 Kolísanie tlaku v odpadovom potrubí – pokračovanie a) s jednoduchou odbočkou 88,5° bez oblúkovej úpravy, b) s jednoduchou odbočkou 88,5° s oblúkovou úpravou, 1 – voľný výtok, 2 – odpadové potrubie DN 100, 3 – pripájacie potrubie DN100 bez prítoku, 4 – pripájacie potrubie DN100 s prítokom, 5 – vetranie odpadového potrubia, modrá - prvý prietokový stav 2,0 l/s, oranžová - druhý prietokový stav 4,0 l/s, zelená - tretí prietokový stav 6,0 l/s Zdroj: Ing. Martin Sokol, doc. Ing. Jana Peráčková, PhD., Katedra technických zariadení budov, Stavebná fakulta STU v Bratislave
